Wie funktioniert selektiver Schutz und Isolationsüberwachung im Rechenzentrum?

Rechenzentren gehören zu den anspruchsvollsten Umgebungen in der modernen Elektrotechnik. Hochverfügbarkeit, kontinuierliche Last und die Empfindlichkeit der IT-Infrastruktur stellen besondere Anforderungen an jedes Schutzkonzept. Selektiver Schutz und Isolationsüberwachung sind dabei keine optionalen Extras, sondern fundamentale Bausteine einer zuverlässigen Energieverteilung im Rechenzentrum.

Wer diese beiden Schutzmechanismen versteht und richtig kombiniert, schützt nicht nur teure Hardware, sondern sichert auch den unterbrechungsfreien Betrieb kritischer Systeme. Dieser Beitrag erklärt, wie beide Konzepte funktionieren, wie sie zusammenwirken und welche Fehler bei der Planung vermieden werden sollten.

Besondere Anforderungen an die Stromversorgung im Rechenzentrum

Ein Rechenzentrum ist rund um die Uhr in Betrieb. Jede ungeplante Unterbrechung der Stromversorgung kann zu Datenverlust, Systemausfällen und erheblichen wirtschaftlichen Schäden führen. Gleichzeitig sind die elektrischen Lasten in solchen Anlagen komplex: Server, Kühlsysteme, USV-Anlagen und Netzwerkkomponenten erzeugen Oberschwingungen und stellen hohe Anforderungen an die Stabilität der Versorgung.

Die Energieverteilung im Rechenzentrum muss daher mehrere Ziele gleichzeitig erfüllen: Sie muss fehlertolerant, selektiv, überwachbar und skalierbar sein. Normen wie IEC 60364 und die Anforderungen der EN 50600 für Rechenzentrumsinfrastruktur geben den Rahmen vor, innerhalb dessen Schutzkonzepte entwickelt und umgesetzt werden. Entscheidend ist, dass Schutzmaßnahmen so ausgelegt sind, dass ein einzelner Fehler niemals das gesamte System zum Stillstand bringt.

Selektiver Schutz: Nur den Fehler abschalten, nicht die ganze Anlage

Selektiver Schutz bedeutet, dass bei einem Fehler im Netz ausschließlich das betroffene Betriebsmittel oder der betroffene Stromkreis abgeschaltet wird, während alle anderen Bereiche weiter mit Spannung versorgt werden. Dieses Prinzip ist für Rechenzentren unverzichtbar, denn ein flächendeckender Abschaltvorgang wäre in den meisten Fällen schlimmer als der ursprüngliche Fehler selbst.

Strom- und Zeitselektivität

Selektivität wird auf zwei Wegen erreicht: durch Stromselektivität und durch Zeitselektivität. Bei der Stromselektivität reagiert der nachgeordnete Schutzschalter auf niedrigere Auslöseströme als der übergeordnete, sodass bei einem Fehler nur die nächstliegende Schutzeinrichtung auslöst. Die Zeitselektivität nutzt gestaffelte Auslöseverzögerungen, um sicherzustellen, dass untergeordnete Schalter vor übergeordneten reagieren.

In der Praxis werden beide Methoden kombiniert, um eine zuverlässige Staffelung über alle Verteilungsebenen hinweg zu gewährleisten. Moderne elektronische Leistungsschalter bieten dabei präzise einstellbare Auslösekennlinien, die eine deutlich feinere Abstimmung ermöglichen als klassische thermisch-magnetische Geräte. Die sorgfältige Auslegung dieser Staffelung ist eine der zentralen Aufgaben bei der Planung der Energieverteilung.

Isolationsüberwachung in IT-Umgebungen mit ungeerdeten Netzen

Viele sicherheitskritische Bereiche in Rechenzentren setzen auf sogenannte IT-Netze, also Netze mit isoliertem Sternpunkt. Im Gegensatz zu TN-Systemen, bei denen der Neutralleiter direkt geerdet ist, hat ein IT-Netz keinen direkten Bezug zum Erdpotenzial. Das hat einen entscheidenden Vorteil: Ein erster Erdschluss führt nicht sofort zur Abschaltung, sondern kann erkannt und behoben werden, ohne den Betrieb zu unterbrechen.

Wie Isolationsüberwachungsgeräte arbeiten

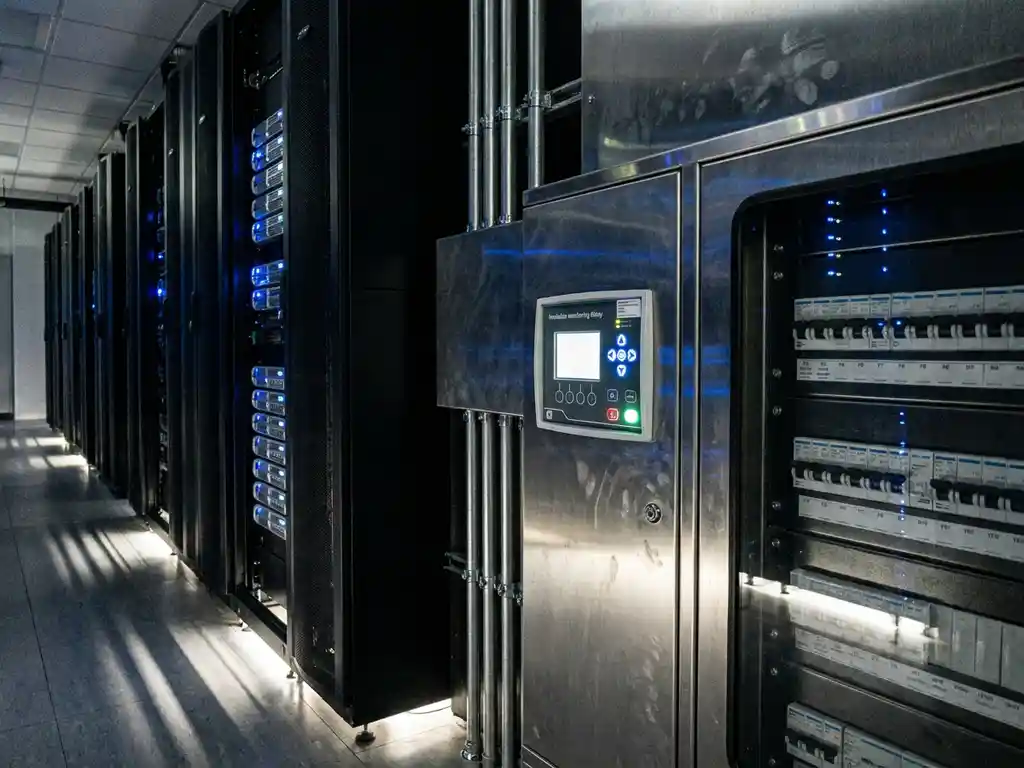

Isolationsüberwachungsgeräte (IMDs) messen kontinuierlich den Isolationswiderstand zwischen den aktiven Leitern und Erde. Sinkt dieser Widerstand unter einen definierten Grenzwert, gibt das Gerät einen Alarm aus. Im IT-Netz bedeutet das: Der erste Fehler wird gemeldet, der Betrieb läuft weiter, und das Wartungsteam hat Zeit, den Fehlerort zu lokalisieren und zu beseitigen, bevor ein zweiter Fehler zu einem gefährlichen Kurzschluss führt.

Für die Erdschlussüberwachung in größeren Netzen kommen zusätzlich Fehlerstrom-Ortungsgeräte zum Einsatz. Diese ermöglichen es, den fehlerhaften Abzweig oder das fehlerhafte Betriebsmittel gezielt zu identifizieren, ohne das gesamte Netz abschalten zu müssen. Gerade in verzweigten Rechenzentrumsnetzen mit vielen parallel betriebenen Verbrauchern ist diese Ortungsfunktion ein erheblicher Vorteil gegenüber konventionellen Schutzkonzepten.

Zusammenspiel beider Systeme im laufenden Betrieb

Selektiver Schutz und Isolationsüberwachung ergänzen sich im Rechenzentrum auf wirkungsvolle Weise. Während der selektive Schutz dafür sorgt, dass ein Kurzschluss oder Überstrom gezielt und schnell abgeschaltet wird, ermöglicht die Isolationsüberwachung das frühzeitige Erkennen von Isolationsverschlechterungen, bevor es überhaupt zu einem Kurzschluss kommt.

Im laufenden Betrieb bedeutet das eine zweistufige Schutzstrategie: Präventiv überwacht das IMD kontinuierlich den Zustand der Isolation und warnt bei Abweichungen. Kommt es dennoch zu einem Fehler mit Auswirkung auf den Strom, greift der selektiv abgestimmte Schutzschalter ein und isoliert nur den betroffenen Bereich. Beide Systeme kommunizieren idealerweise mit dem übergeordneten Gebäudeleitsystem oder dem Energiemanagementsystem, sodass alle Ereignisse lückenlos dokumentiert und ausgewertet werden können.

Typische Fehler bei der Planung und Integration

Trotz der klaren Vorteile beider Schutzmechanismen treten in der Praxis immer wieder Planungsfehler auf, die die Wirksamkeit des Schutzkonzepts erheblich einschränken.

Fehlende oder unvollständige Selektivitätsnachweise: Ohne eine detaillierte Staffelungsberechnung über alle Verteilungsebenen lässt sich nicht sicherstellen, dass im Fehlerfall tatsächlich nur der betroffene Bereich abschaltet.
Falsch dimensionierte IMDs: Isolationsüberwachungsgeräte müssen auf die Netzkapazität und die zu erwartenden Ableitströme der angeschlossenen Geräte abgestimmt sein. Zu empfindlich eingestellte Geräte erzeugen Fehlalarme, zu grob eingestellte übersehen echte Fehler.
Unzureichende Integration in die Gebäudeleittechnik: Ein Alarm des IMDs nützt wenig, wenn er nicht zuverlässig an das Betriebspersonal weitergeleitet wird. Die Anbindung an übergeordnete Systeme ist daher kein optionales Feature, sondern ein Bestandteil des Schutzkonzepts.
Vernachlässigung von Oberschwingungen: Die in Rechenzentren typischen nichtlinearen Lasten erzeugen Oberschwingungsströme, die herkömmliche Schutzschalter zu ungewollten Auslösungen veranlassen können. Die Auswahl geeigneter Geräte muss diesen Aspekt berücksichtigen.
Keine regelmäßigen Prüfungen: Schutzeinrichtungen müssen in definierten Intervallen geprüft und getestet werden, um ihre Funktion im Ernstfall zu garantieren. Eine fehlende Wartungsstrategie ist ein häufig unterschätztes Risiko.

Diese Fehler entstehen oft dann, wenn Planung und Ausführung nicht eng aufeinander abgestimmt sind oder wenn Spezialwissen zu IT-Netzen und Rechenzentrumsinfrastruktur fehlt. Die frühzeitige Einbindung erfahrener Fachleute zahlt sich hier in jeder Hinsicht aus.

Schutzkonzepte professionell umsetzen mit erfahrenen Partnern

Ein durchdachtes Schutzkonzept für ein Rechenzentrum entsteht nicht durch das bloße Einbauen von Schutzschaltern und Überwachungsgeräten. Es erfordert eine ganzheitliche Betrachtung der gesamten Energieverteilung, von der Mittelspannungseinspeisung über die Hauptverteilung bis zu den einzelnen Serverracks. Nur wenn alle Ebenen aufeinander abgestimmt sind, funktioniert das Zusammenspiel von selektivem Schutz und Isolationsüberwachung zuverlässig.

Ebenso wichtig ist die Dokumentation: Schaltpläne, Selektivitätsnachweise, Prüfprotokolle und Wartungsintervalle müssen vollständig und aktuell gehalten werden, damit das Schutzkonzept auch nach Erweiterungen oder Umbauten seine Wirksamkeit behält.

Wie wir bei KSV Schutzkonzepte für Rechenzentren umsetzen

Wir begleiten Betreiber von Rechenzentren und kritischer IT-Infrastruktur von der ersten Planungsphase bis zur Inbetriebnahme und darüber hinaus. Unser Leistungsangebot im Bereich Energie- und Anlagentechnik umfasst alle Schritte, die für ein belastbares Schutzkonzept notwendig sind:

Planung und Auslegung der gesamten Energieverteilung vom Mittelspannungsanschluss bis zur Unterverteilung
Erstellung von Selektivitätsnachweisen und Koordination aller Schutzeinrichtungen über alle Verteilungsebenen
Auswahl und Integration von Isolationsüberwachungsgeräten und Erdschlussortungssystemen für IT-Netze
Anbindung an Gebäudeleitsysteme und Energiemanagementsysteme zur lückenlosen Überwachung
Regelmäßige Wartung, Prüfung und Instandhaltung der Schutzeinrichtungen nach individuell entwickelten Servicekonzepten

Mit über 45 Jahren Erfahrung in der Elektrotechnik und einem Team von mehr als 185 Fachleuten sind wir der Partner, der Komplexität beherrschbar macht. Sprechen Sie uns an und lassen Sie uns gemeinsam ein Schutzkonzept entwickeln, das Ihre IT-Infrastruktur zuverlässig und dauerhaft absichert.
