Wie funktioniert ein Notstromkonzept bei Blackout-Szenarien im Krankenhaus?

Ein Stromausfall dauert in einem normalen Gebäude vielleicht ein paar Stunden und ist vor allem lästig. Im Krankenhaus kann er innerhalb von Minuten lebensbedrohlich werden. Beatmungsgeräte, Operationssäle, Intensivstationen und medizinische Bildgebungssysteme sind rund um die Uhr auf eine stabile Stromversorgung angewiesen. Genau deshalb ist ein durchdachtes Notstromkonzept im Krankenhaus keine optionale Zusatzmaßnahme, sondern eine gesetzlich geforderte Sicherheitsinfrastruktur. Dieser Beitrag erklärt, wie ein solches Konzept aufgebaut ist, wie die Umschaltung im Blackout-Krankenhaus-Szenario funktioniert und worauf bei Planung, Wartung und Weiterentwicklung zu achten ist.

Kritische Versorgungsbereiche und ihr Strombedarf im Notfall

Nicht jeder Bereich eines Krankenhauses hat im Notfall denselben Schutzbedarf. Die Norm DIN VDE 0100-710 unterscheidet zwischen Versorgungsgruppen, die innerhalb von 0,5 Sekunden, 15 Sekunden oder länger wieder mit Strom versorgt sein müssen. Diese Einteilung spiegelt direkt die klinische Kritikalität wider.

Zu den zeitkritischsten Bereichen gehören Operationssäle, Intensivstationen, Notaufnahmen, Neonatologie und alle lebenserhaltenden Geräte. Sie fallen unter die sogenannte Sicherheitsstromversorgung und dürfen praktisch keine Unterbrechung erleiden. Daneben gibt es Bereiche wie Stationsbereiche, Labore und Sterilisation, die ebenfalls gesichert werden müssen, aber eine etwas größere Toleranz für kurze Überbrückungszeiten haben. Die genaue Lastermittlung all dieser Bereiche ist die Grundlage für jede sinnvolle Auslegung einer Notstromversorgung im Krankenhaus.

Aufbau und Komponenten eines Notstromkonzepts

Ein vollständiges Notstromkonzept ist kein einzelnes Gerät, sondern ein mehrstufiges System aus aufeinander abgestimmten Komponenten. Jede Stufe übernimmt eine spezifische Aufgabe im Gesamtschutz.

Unterbrechungsfreie Stromversorgung (USV)

Die unterbrechungsfreie Stromversorgung ist die erste Verteidigungslinie. USV-Systeme puffern den Strom über Batterien und greifen sofort ein, wenn das Netz ausfällt oder instabil wird. Sie überbrücken die Zeit, bis das Notstromaggregat hochgefahren ist, und schützen gleichzeitig empfindliche Medizintechnik vor Spannungsschwankungen.

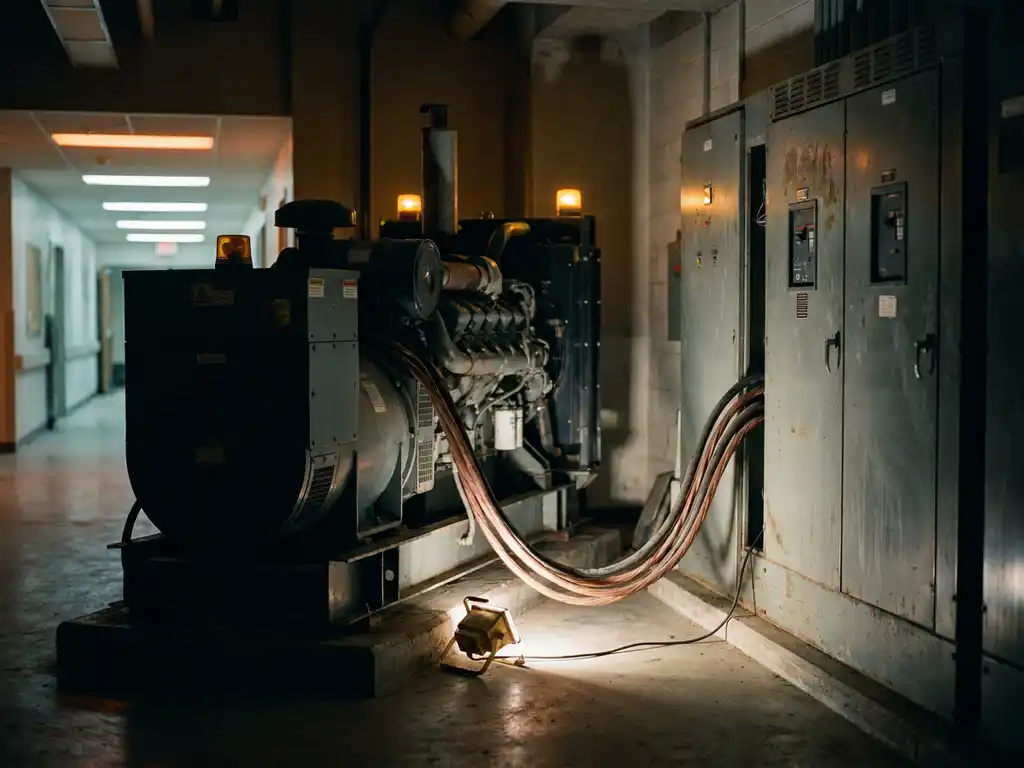

Netzersatzanlage (NEA)

Die Netzersatzanlage, meist ein Dieselgenerator, ist das Herzstück der Notstromversorgung. Im Krankenhaus sind Aggregate mit automatischem Anlauf Standard. Sie müssen nach spätestens 15 Sekunden die Versorgung übernehmen können und ausreichend Kraftstoff für mindestens 72 Stunden Betrieb bevorraten, wie es viele Landesbauordnungen und Krankenhauspläne vorschreiben.

Sicherheitsstromverteilung

Die Sicherheitsstromverteilung verbindet das Aggregat mit den kritischen Verbrauchern. Diese Leitungen und Schaltanlagen müssen baulich von der normalen Stromverteilung getrennt sein und besondere Anforderungen an Brandschutz und Leitungsführung erfüllen. Eine durchdachte Energieverteilung im Krankenhaus berücksichtigt diese Trennung bereits in der Planungsphase.

Wie die Umschaltung im Blackout-Fall abläuft

Im Blackout-Fall läuft die Umschaltung auf Notstrom nach einem festgelegten, automatisierten Ablauf ab, der keine manuellen Eingriffe erfordert.

Sobald die Netzspannung unter einen definierten Schwellwert fällt oder vollständig ausfällt, erkennt die Überwachungseinheit den Fehler und gibt das Startsignal an das Aggregat. Parallel dazu übernimmt die USV die Versorgung der kritischsten Lasten. Das Aggregat läuft hoch, erreicht Nenndrehzahl und Nennspannung, woraufhin ein automatischer Netzumschalter die Last vom öffentlichen Netz auf das Aggregat übergibt. Dieser Umschalter verhindert gleichzeitig eine Rückspeisung ins öffentliche Netz, was für den Schutz von Netztechnikern entscheidend ist.

Wenn das öffentliche Netz wieder stabil ist, erfolgt die Rückschaltung ebenfalls kontrolliert: Das System prüft die Netzqualität für eine definierte Zeit, bevor es die Last zurückgibt und das Aggregat in den Bereitschaftsmodus versetzt. Dieser gesamte Ablauf muss regelmäßig geprobt und dokumentiert werden.

Planung und Auslegung eines normgerechten Notstromsystems

Die Planung eines Notstromsystems für Krankenhäuser beginnt mit einer strukturierten Lastanalyse. Welche Verbraucher müssen gesichert werden? Wie hoch ist die Gleichzeitigkeit der Lasten? Welche Anlaufströme entstehen, wenn Motoren oder Klimaanlagen gleichzeitig starten?

Auf dieser Basis wird die Aggregatleistung dimensioniert. Dabei gilt: Eine zu knappe Auslegung gefährdet die Versorgungssicherheit, eine überdimensionierte Anlage verursacht unnötige Investitions- und Betriebskosten. Neben der Leistung spielen auch die Kabelwege, Schutzkonzepte und die Redundanzstrategie eine zentrale Rolle. Viele Krankenhäuser setzen auf zwei voneinander unabhängige Aggregate, um auch beim Ausfall eines Aggregats handlungsfähig zu bleiben.

Normativ sind insbesondere DIN VDE 0100-710 für medizinisch genutzte Bereiche sowie die DIN EN 50171 für zentrale Sicherheitsstromversorgungssysteme maßgeblich. Hinzu kommen Anforderungen aus Landesbauordnungen, Krankenhausplänen und gegebenenfalls Vorgaben der Berufsgenossenschaften. Diese Vielzahl an Regelwerken macht eine enge Zusammenarbeit zwischen Elektroplanern, Architekten und Behörden unerlässlich.

Wartung, Prüfpflichten und typische Schwachstellen

Eine Notstromanlage, die im Ernstfall nicht anspringt, ist schlimmer als keine Anlage, weil sie ein trügerisches Sicherheitsgefühl erzeugt. Regelmäßige Wartung und Prüfung sind deshalb keine Kür, sondern Pflicht.

Prüfintervalle und gesetzliche Vorgaben

Notstromanlagen in Krankenhäusern müssen nach VDE 0108 mindestens monatlich im Probebetrieb getestet werden. Darüber hinaus sind jährliche Lastproben vorgeschrieben, bei denen das Aggregat unter realer oder simulierter Last betrieben wird. Alle Prüfergebnisse sind zu dokumentieren und müssen bei Behördenbegehungen vorgelegt werden können.

Typische Schwachstellen in der Praxis

Erfahrungsgemäß zeigen sich in der Praxis immer wieder dieselben Problempunkte:

Veraltete Batterien in USV-Systemen: Batterien altern und verlieren Kapazität, ohne dass dies auf den ersten Blick erkennbar ist.
Kraftstoffqualität: Gelagerter Dieselkraftstoff kann sich zersetzen und Filterprobleme verursachen, wenn er nicht regelmäßig aufgefrischt wird.
Unzureichende Kühlung der Aggregaträume: Hohe Umgebungstemperaturen reduzieren die Leistung und Lebensdauer der Aggregate erheblich.
Veraltete Netzumschalter: Mechanische Bauteile verschleißen und können im Ernstfall träge oder fehlerhaft schalten.
Fehlende Dokumentation: Ohne aktuelle Schaltpläne und Wartungsnachweise ist eine schnelle Fehlerdiagnose im Notfall kaum möglich.

Ein professionelles Servicekonzept, das präventive Wartung, Ersatzteilhaltung und klare Reaktionszeiten kombiniert, schließt diese Lücken systematisch.

Moderne Notstromkonzepte: Trends und Weiterentwicklungen

Das klassische Modell aus Dieselaggregat und USV bleibt die bewährte Basis, wird aber durch neue Technologien ergänzt und zunehmend intelligenter.

Stationäre Batteriespeicher auf Lithium-Ionen-Basis gewinnen als Ergänzung zur USV an Bedeutung. Sie ermöglichen längere Überbrückungszeiten, schnellere Reaktion und können in Verbindung mit Photovoltaikanlagen auch im Normalbetrieb zur Netzentlastung beitragen. In einigen modernen Krankenhausbauten werden Blockheizkraftwerke (BHKW) als Grundlasterzeuger integriert, die im Blackout-Fall als Inselnetz fungieren können.

Auf der digitalen Seite ermöglichen Energiemanagementsysteme eine kontinuierliche Überwachung aller relevanten Parameter in Echtzeit. Predictive-Maintenance-Ansätze nutzen Sensordaten, um Wartungsbedarf frühzeitig zu erkennen, bevor ein Bauteil ausfällt. Fernwartungszugriffe erlauben es Servicetechnikern, Störungen zu diagnostizieren und oft zu beheben, ohne vor Ort sein zu müssen. Diese Entwicklungen machen Notstromanlagen nicht nur zuverlässiger, sondern auch wirtschaftlicher im Betrieb.

Im Jahr 2026 rückt zudem das Thema Cybersicherheit für vernetzte Energiesysteme stärker in den Fokus. Krankenhäuser als kritische Infrastruktur müssen sicherstellen, dass digitale Schnittstellen in der Energieversorgung gegen unbefugten Zugriff geschützt sind.

Wie die KSV bei der Notstromversorgung im Krankenhaus unterstützt

Ein normgerechtes, zuverlässiges Notstromkonzept erfordert weit mehr als die Lieferung eines Aggregats. Es braucht eine durchgängige Planung, sorgfältige Ausführung und langfristige Betreuung aus einer Hand. Genau das ist unser Ansatz bei der KSV.

Wir übernehmen für Krankenhäuser und medizinische Einrichtungen das gesamte Spektrum der elektrotechnischen Energieversorgung:

Systemplanung: Lastanalyse, Dimensionierung und normgerechte Auslegung der gesamten Notstrominfrastruktur von der Mittelspannungseinspeisung bis zur Unterverteilung
Realisierung: Lieferung, Montage und Inbetriebnahme aller Komponenten einschließlich Kabelverlegung, Schaltanlagen und Netzumschalter
Dokumentation: Erstellung vollständiger und aktueller Schaltpläne und Betriebsdokumentationen
Wartung und Instandhaltung: Regelmäßige Wartungen, Prüfungen nach VDE und individuelle Servicekonzepte, die auf die spezifischen Anforderungen der Anlage zugeschnitten sind
Modernisierung: Bewertung und Erneuerung bestehender Notstromanlagen, Integration moderner Batterie- und Monitoringtechnologien

Mit über 45 Jahren Erfahrung in der Elektrotechnik und einem tiefen Verständnis für die besonderen Anforderungen kritischer Infrastrukturen sind wir der Partner, dem Krankenhäuser vertrauen können. Sprechen Sie uns an und erfahren Sie, wie wir Ihre Energieversorgung im Krankenhaus sicher, normgerecht und zukunftsfähig gestalten.
