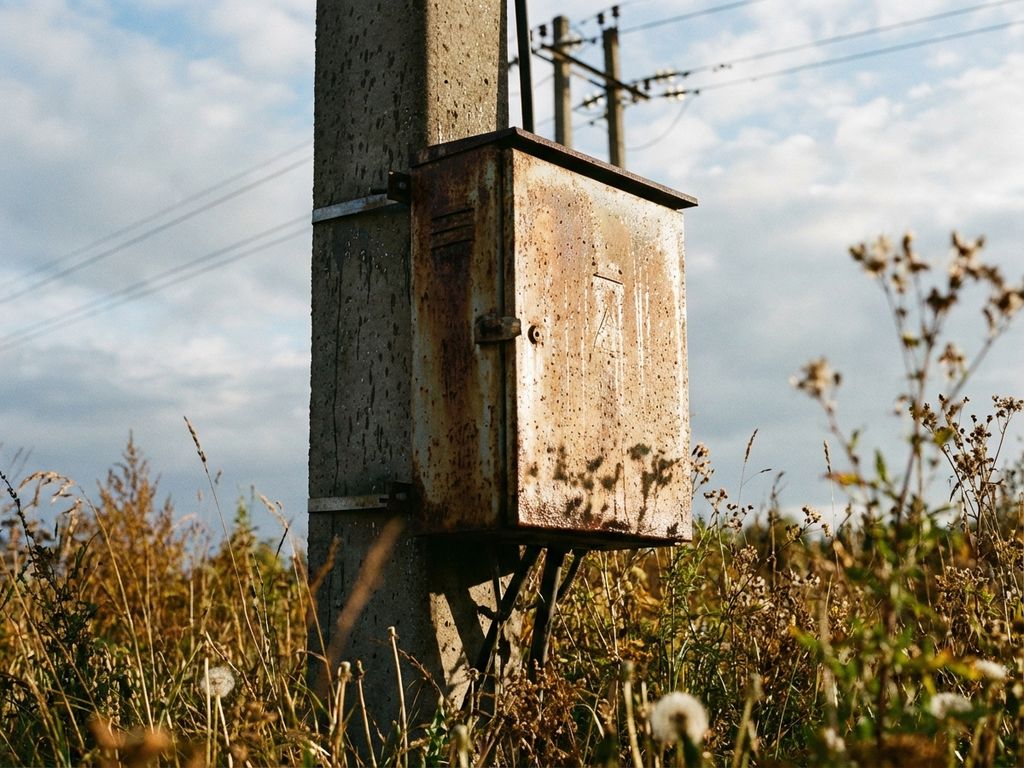

Verteilersysteme im Außenbereich sind zahlreichen Umweltfaktoren ausgesetzt, die ihre Funktionalität und Lebensdauer erheblich beeinträchtigen können. Wetterbedingungen wie Regen, Temperaturschwankungen, UV-Strahlung und mechanische Belastungen stellen die größten Herausforderungen dar. Feuchtigkeit und Korrosion erfordern spezielle Schutzmaßnahmen, während thermische Zyklen die Materialien belasten. Diese Faktoren müssen bei der Planung und Installation von Außenverteilerschränken berücksichtigt werden.
Welche Wetterbedingungen stellen die größten Herausforderungen für Außenverteilersysteme dar?
Regen, extreme Temperaturen, UV-Strahlung, Wind und Schnee sind die kritischsten Witterungseinflüsse für Verteilersysteme im Außenbereich. Diese Faktoren verursachen Feuchtigkeitseintritt, Materialermüdung, Korrosion und mechanische Belastungen, die zu Ausfällen und Sicherheitsrisiken führen können. Jede Witterungsbedingung wirkt dabei unterschiedlich auf die verschiedenen Komponenten ein.
Regen und Feuchtigkeit stellen die häufigste Bedrohung dar. Wassereintritt kann elektrische Kurzschlüsse verursachen und Isolationsmaterialien beschädigen. Besonders problematisch ist Spritzwasser, das durch Wind auch in scheinbar geschützte Bereiche eindringen kann. Die Kondensatbildung bei Temperaturschwankungen verstärkt diese Problematik zusätzlich.
Extreme Temperaturen belasten die Materialien auf verschiedene Weise. Hitze kann Kunststoffgehäuse verformen und elektronische Komponenten überhitzen. Kälte macht Materialien spröde und kann zu Rissbildung führen. Die thermische Ausdehnung verschiedener Materialien erfolgt unterschiedlich schnell, was zu mechanischen Spannungen führt.
UV-Strahlung verursacht langfristige Schäden durch Materialzersetzung. Kunststoffgehäuse werden spröde und verfärben sich, während Dichtungsmaterialien ihre Elastizität verlieren. Diese schleichende Verschlechterung wird oft erst bemerkt, wenn bereits Folgeschäden aufgetreten sind.
Windlasten erzeugen mechanische Belastungen, die besonders bei größeren Verteilersystemen kritisch werden. Vibrationen können Verbindungen lockern und zu intermittierenden Kontaktproblemen führen. Schneelast verstärkt diese mechanischen Belastungen und kann zusätzlich durch Schmelzwasser Feuchtigkeitsprobleme verursachen.
Wie wirken sich Temperaturschwankungen auf die Lebensdauer von Verteilersystemen aus?
Temperaturschwankungen reduzieren die Lebensdauer erheblich durch Frost-Tau-Zyklen, Materialausdehnung und Kondensatbildung. Diese thermischen Belastungen führen zu mechanischen Spannungen, Dichtungsversagen und Korrosion. Elektrische Komponenten, Gehäusematerialien und Verbindungselemente sind besonders betroffen, wobei die Schadensentwicklung oft schleichend verläuft.
Frost-Tau-Zyklen gehören zu den destruktivsten Umweltfaktoren in der Energie- und Anlagentechnik. Eindringende Feuchtigkeit gefriert bei Minustemperaturen und dehnt sich aus. Dieser Prozess kann Gehäuse aufsprengen und Dichtungen zerstören. Bei wiederholten Zyklen entstehen Mikrorisse, die sich kontinuierlich vergrößern und neue Eintrittsstellen für Feuchtigkeit schaffen.
Die unterschiedliche Wärmeausdehnung verschiedener Materialien verursacht mechanische Spannungen. Metallteile dehnen sich anders aus als Kunststoffkomponenten, wodurch Verbindungen gelockert werden. Besonders kritisch sind Übergänge zwischen verschiedenen Materialien, wo sich Spalte bilden können.
Kondensatbildung entsteht durch Temperaturschwankungen und hohe Luftfeuchtigkeit. Warme, feuchte Luft kondensiert an kälteren Oberflächen im Gehäuseinneren. Diese interne Feuchtigkeit ist besonders problematisch, da sie direkt auf elektrische Komponenten einwirkt und Korrosionsprozesse beschleunigt.
Elektronische Bauteile reagieren empfindlich auf Temperaturwechsel. Lötstellen können durch wiederholte Ausdehnung brechen, und Halbleiterbauelemente altern schneller. Die Temperaturbeständigkeit elektrischer Komponenten wird durch diese zyklischen Belastungen deutlich reduziert, was zu vorzeitigen Ausfällen führt.
Welche Schutzmaßnahmen sind gegen Feuchtigkeit und Korrosion erforderlich?
IP-Schutzarten ab IP54, korrosionsbeständige Materialien, professionelle Dichtungssysteme und kontrollierte Belüftung bilden die Grundlage des Feuchteschutzes. Spezielle Beschichtungen und eine geeignete Materialauswahl verhindern Korrosion, während durchdachte Belüftungskonzepte Kondensatbildung vermeiden. Die richtige Kombination dieser Maßnahmen gewährleistet langfristige Funktionssicherheit.
Die IP-Schutzart definiert den Schutzgrad gegen Fremdkörper und Wasser. Für Außenverteilerschränke ist mindestens IP54 erforderlich, wobei IP65 oder höher für exponierte Standorte empfohlen wird. Die erste Kennziffer beschreibt den Berührungsschutz, die zweite den Wasserschutz. IP65 bedeutet vollständigen Staubschutz und Schutz gegen Strahlwasser aus beliebigem Winkel.
Die Materialauswahl spielt eine entscheidende Rolle beim Korrosionsschutz von Verteilersystemen. Edelstahl, verzinkter Stahl mit Pulverbeschichtung oder glasfaserverstärkte Kunststoffe bieten eine gute Beständigkeit. Aluminium eignet sich ebenfalls, benötigt aber eine spezielle Oberflächenbehandlung. Wichtig ist die Vermeidung von Materialkombinationen, die Kontaktkorrosion verursachen können.
Dichtungssysteme müssen dauerhaft elastisch bleiben und UV-beständig sein. EPDM-Dichtungen haben sich bewährt, da sie temperaturbeständig und alterungsresistent sind. Dichtungen sollten austauschbar konstruiert sein, da sie Verschleißteile darstellen. Mehrfachdichtungen erhöhen die Sicherheit gegen Feuchtigkeitseintritt.
Belüftungskonzepte verhindern Kondensatbildung durch kontrollierten Luftaustausch. Druckausgleichselemente gleichen Temperaturschwankungen aus, ohne Feuchtigkeit einzulassen. Bei größeren Anlagen können Heizungen oder Entfeuchter notwendig werden. Wichtig ist die Positionierung der Belüftungselemente, um Wassereintritt zu vermeiden.
Beschichtungen bieten zusätzlichen Schutz gegen chemische Korrosion. Pulverbeschichtungen sind mechanisch robust und UV-beständig. Für aggressive Umgebungen können spezielle Korrosionsschutzbeschichtungen erforderlich sein. Die Beschichtung muss vollständig und fehlerfrei aufgebracht werden, da lokale Defekte Korrosionsausgangspunkte darstellen.
Wie beeinflussen mechanische Belastungen die Stabilität von Außenverteilern?
Windlasten, Vibrationen und mechanische Stöße belasten Befestigungssysteme, Gehäusestabilität und interne Komponenten erheblich. Diese Kräfte können Verbindungen lockern, Gehäuse verformen und elektrische Kontakte beeinträchtigen. Eine robuste Konstruktion und fachgerechte Montage sind entscheidend für die langfristige Stabilität und Betriebssicherheit der Verteilersysteme.
Windlasten wirken kontinuierlich auf Außenverteilerschränke ein. Die Belastung steigt quadratisch mit der Windgeschwindigkeit und hängt von der exponierten Fläche ab. Große Verteilersysteme benötigen entsprechend dimensionierte Befestigungen. Wichtig ist die Berücksichtigung von Böenlasten, die deutlich höher als die mittlere Windgeschwindigkeit sein können.
Die Gehäusestabilität muss sowohl statische als auch dynamische Lasten aufnehmen. Dünne Blechgehäuse können bei Windbelastung schwingen und dadurch interne Komponenten beschädigen. Versteifungsrippen und ausreichende Materialstärken sind notwendig. Besonders kritisch sind große, flache Gehäuse mit ungünstigen Seitenverhältnissen.
Befestigungssysteme müssen alle auftretenden Kräfte sicher in den Untergrund ableiten. Punktfundamente sind oft unzureichend, da sie hohe Hebelkräfte erzeugen. Flächige Befestigungen oder Fundamentrahmen verteilen die Lasten besser. Die Befestigungspunkte sollten in den verstärkten Bereichen des Gehäuses liegen.
Vibrationen entstehen durch Wind, aber auch durch nahegelegene Maschinen oder Verkehr. Diese können elektrische Verbindungen lockern und zu intermittierenden Kontaktproblemen führen. Besonders empfindlich sind Klemmverbindungen und Steckverbindungen. Vibrationsdämpfer oder elastische Lagerungen können Abhilfe schaffen.
Interne Komponenten benötigen zusätzliche Sicherung gegen mechanische Belastungen. Schwere Bauteile wie Transformatoren müssen fest verankert werden. Kabelführungen sollten Bewegungen aufnehmen können, ohne die Leiter zu beschädigen. Schaltgeräte müssen für die zu erwartenden mechanischen Belastungen ausgelegt sein.
Wie KSV bei witterungsbeständigen Außenverteilersystemen hilft
KSV bietet umfassende Lösungen für witterungsbeständige Außenverteilersysteme durch professionelle Planung, Ausführung und Wartung. Unsere Leistungen umfassen:
• Standortanalyse und Auswahl geeigneter Schutzmaßnahmen für spezifische Umweltbedingungen
• Fachgerechte Installation von Verteilersystemen mit optimalen IP-Schutzarten und Befestigungssystemen
• Präventive Wartungskonzepte zur Früherkennung witterungsbedingter Schäden
• Integration moderner Steuerungs- und Automatisierungstechnik für kontinuierliche Überwachung
• Einsatz professioneller Mess- und Prüftechnik zur Qualitätssicherung
Durch unsere langjährige Erfahrung in der Energie- und Anlagentechnik gewährleisten wir maximale Betriebssicherheit und Langlebigkeit Ihrer Außenverteilersysteme. Zusätzlich bieten wir Lohndienstleistungen für Wartung und Instandhaltung an. Kontaktieren Sie uns für eine individuelle Beratung zu Ihrem Projekt.
