Elektrische Verteilersysteme in Deutschland unterliegen strengen DIN-VDE-Normen und Sicherheitsvorschriften. Die wichtigsten Standards umfassen DIN VDE 0100 für elektrische Anlagen, DIN VDE 0105 für den Betrieb und EN 61439 für Schaltgerätekombinationen. Diese Normen regeln Planung, Installation, Prüfung und Betrieb von Niederspannungs- und Mittelspannungsanlagen und gewährleisten höchste Sicherheitsstandards für Industrieunternehmen.
Welche grundlegenden DIN-VDE-Normen sind für elektrische Verteilersysteme bindend?
Die DIN VDE 0100 bildet das Fundament für alle elektrischen Anlagen bis 1000 V AC und 1500 V DC. Sie definiert grundlegende Anforderungen an Schutzmaßnahmen, Leitungsverlegung und Anlagenerrichtung. Parallel dazu regelt die DIN VDE 0105 den sicheren Betrieb elektrischer Anlagen und legt Arbeitsverfahren für Elektrofachkräfte fest.
Für industrielle Verteilersysteme ist die EN 61439 von zentraler Bedeutung. Diese Norm spezifiziert Anforderungen an Niederspannungs-Schaltgerätekombinationen und deren Prüfverfahren. Sie gliedert sich in mehrere Teile, wobei EN 61439-1 die allgemeinen Bestimmungen und EN 61439-2 die speziellen Anforderungen für Energie-Schaltgerätekombinationen festlegt.
Die rechtliche Verbindlichkeit dieser Normen ergibt sich aus verschiedenen Gesetzen und Verordnungen. Das Produktsicherheitsgesetz und die Betriebssicherheitsverordnung verweisen auf die Einhaltung technischer Regeln. Zusätzlich fordert die Unfallverhütungsvorschrift DGUV Vorschrift 3 die Beachtung elektrotechnischer Regeln.
Moderne Gebäudeautomations- und Energiemanagementsysteme müssen ebenfalls diesen Standards entsprechen. Die Integration dieser Anforderungen bereits in der Planungsphase gewährleistet vollständige Compliance und optimale Systemleistung.
Was sind die wichtigsten Sicherheitsanforderungen nach deutschen Elektrotechnikstandards?
Die deutschen Elektrotechnikstandards definieren fünf grundlegende Schutzmaßnahmen gegen elektrischen Schlag: Schutz durch automatische Abschaltung, doppelte Isolierung, Schutzkleinspannung, Schutztrennung und zusätzlicher Schutz durch Fehlerstrom-Schutzeinrichtungen. Diese Maßnahmen bilden das Sicherheitsfundament aller elektrischen Verteilersysteme.
Das Erdungskonzept spielt eine zentrale Rolle im Sicherheitssystem. Die DIN VDE 0100 unterscheidet zwischen verschiedenen Netzformen wie TN-S-, TN-C-S- und TT-System. Jede Netzform erfordert eine spezifische Erdungs- und Schutzleiterführung. Der Erdungswiderstand darf definierte Grenzwerte nicht überschreiten.
Isolierungsanforderungen variieren je nach Spannungsebene und Umgebungsbedingungen. Grundisolierung, Schutzisolierung und verstärkte Isolierung müssen den Prüfspannungen nach DIN VDE 0100-600 standhalten. Besondere Aufmerksamkeit erfordern Durchführungen, Kabeleinführungen und Gehäusedichtungen.
Der Personenschutz umfasst auch organisatorische Maßnahmen. Schaltanlagen müssen mit entsprechender Kennzeichnung, Warnschildern und Zugangsbeschränkungen versehen werden. Schutzgrade nach DIN EN 60529 definieren den erforderlichen Berührungs- und Fremdkörperschutz.
Wie unterscheiden sich die Normen für Niederspannung und Mittelspannung?
Niederspannungsverteilungen bis 1000 V unterliegen primär der DIN-VDE-0100-Reihe und der EN 61439. Diese Normen regeln Hausinstallationen, Industrieverteilungen und gewerbliche Anlagen. Schutzmaßnahmen konzentrieren sich auf Fehlerstromschutz, Überstromschutz und grundlegende Isolierungsanforderungen mit standardisierten Prüfverfahren.
Mittelspannungsanlagen von 1 kV bis 35 kV folgen deutlich strengeren Vorschriften nach DIN VDE 0101, DIN VDE 0102 und der EN-62271-Reihe. Diese Systeme erfordern spezielle Schaltgeräte, SF₆-Isolierung oder Vakuumtechnik sowie aufwendige Schutzkonzepte mit Distanzschutz, Differentialschutz und Erdschlussüberwachung.
Die Installationsanforderungen unterscheiden sich erheblich. Niederspannungsanlagen können oft in Standardschaltschränken untergebracht werden, während Mittelspannungsanlagen spezielle Schaltfelder, Kabelräume und Schutzräume benötigen. Mindestabstände, Brandschutzmaßnahmen und Lüftungskonzepte folgen unterschiedlichen Richtlinien.
Prüfintervalle und Qualifikationsanforderungen variieren ebenfalls stark. Niederspannungsanlagen werden in der Regel jährlich geprüft, Mittelspannungsanlagen erfordern halbjährliche Inspektionen durch speziell qualifizierte Elektrofachkräfte. Die Dokumentationsanforderungen für Mittelspannungsanlagen sind deutlich umfangreicher.
Welche Prüfungen und Dokumentationen sind nach VDE-Normen vorgeschrieben?

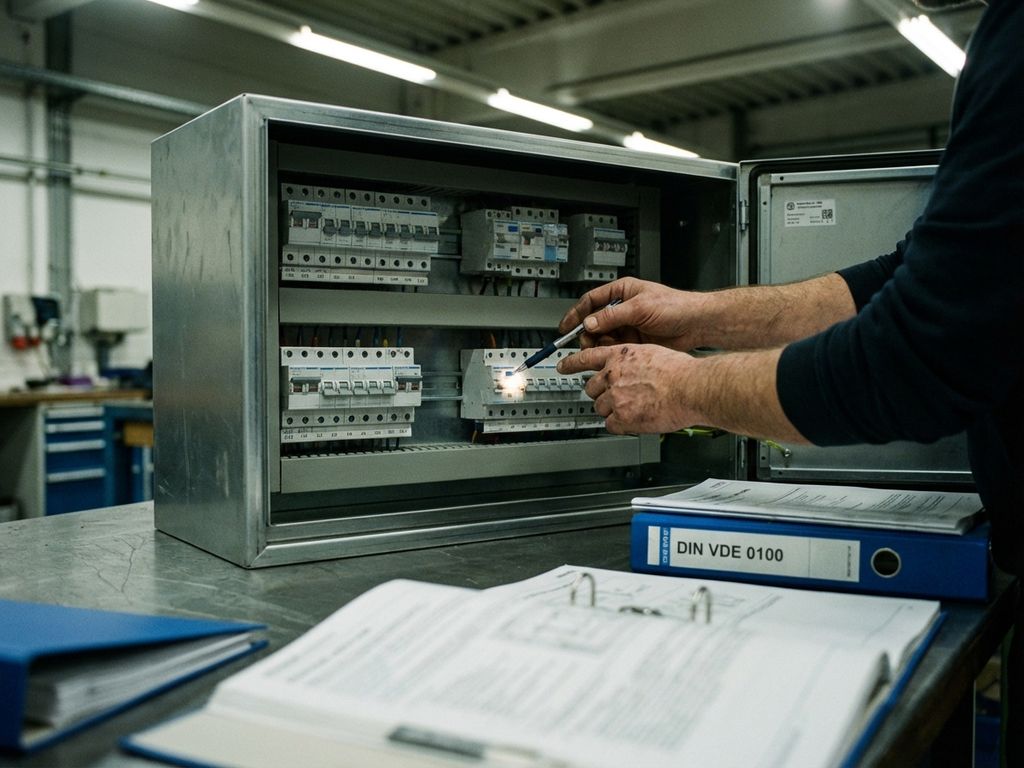

Erstprüfungen nach DIN VDE 0100-600 sind vor der ersten Inbetriebnahme zwingend erforderlich. Diese umfassen Besichtigen, Erproben und Messen. Geprüft werden die Durchgängigkeit der Schutzleiter, der Isolationswiderstand, die Schleifenimpedanz, Fehlerstrom-Schutzeinrichtungen und der Spannungsfall. Alle Messwerte müssen dokumentiert und mit den Grenzwerten verglichen werden.
Wiederkehrende Prüfungen erfolgen nach DGUV Vorschrift 3 in festgelegten Intervallen. Ortsfeste Anlagen werden alle vier Jahre, ortsveränderliche Betriebsmittel jährlich bis alle sechs Monate geprüft. Prüfumfang und Grenzwerte orientieren sich an den Erstprüfungsvorschriften, können aber reduziert werden.
Die Dokumentationspflicht umfasst Anlagenschemata, Prüfprotokolle, Betriebsanweisungen und Wartungsnachweise. Schaltpläne müssen aktuell gehalten und Änderungen nachvollziehbar dokumentiert werden. Prüfberichte sind mindestens bis zur nächsten Prüfung aufzubewahren.
Zertifizierungsverfahren variieren je nach Anlagentyp. Standardverteilungen können durch Elektrofachbetriebe abgenommen werden, während komplexe Industrieanlagen häufig externe Prüforganisationen erfordern. Konformitätserklärungen nach der Niederspannungsrichtlinie sind für alle elektrischen Betriebsmittel erforderlich.
Moderne Energiemanagementsysteme in der Gebäudeautomation unterliegen denselben Prüfanforderungen. Systematische Dokumentation und termingerechte Prüforganisation gewährleisten eine kontinuierliche Compliance.
Wie KSV bei der normgerechten Umsetzung elektrischer Verteilersysteme unterstützt
KSV bietet umfassende Lösungen für die normkonforme Planung, Installation und Wartung elektrischer Verteilersysteme nach allen relevanten DIN-VDE-Standards. Unser Leistungsspektrum umfasst:
• Normgerechte Planung: Berücksichtigung aller DIN-VDE-Vorschriften bereits in der Konzeptphase
• Fachgerechte Installation: Ausführung durch zertifizierte Elektrofachkräfte nach aktuellen Standards
• Vollständige Dokumentation: Erstellung aller erforderlichen Prüfprotokolle und Konformitätserklärungen
• Regelmäßige Wartung: Termingerechte Durchführung wiederkehrender Prüfungen nach DGUV Vorschrift 3
• Modernisierung bestehender Anlagen: Anpassung an aktuelle Normen und Sicherheitsstandards
Kontaktieren Sie uns für eine unverbindliche Beratung zu Ihrem Elektrotechnikprojekt und profitieren Sie von unserer langjährigen Erfahrung in der normgerechten Umsetzung elektrischer Verteilersysteme.
Die Einhaltung deutscher Elektrotechniknormen gewährleistet nicht nur rechtliche Sicherheit, sondern auch optimale Anlagenverfügbarkeit und Betriebssicherheit. Professionelle Planung und normgerechte Umsetzung bilden das Fundament für zuverlässige elektrische Verteilersysteme in industriellen Produktionsumgebungen. Bei komplexen Projekten bieten wir umfassende Energie und Anlagentechnik Lösungen, ergänzt durch präzise Mess und Prüftechnik sowie moderne Steuerungs und Automatisierungstechnik. Zusätzlich unterstützen wir mit spezialisierten Lohndienstleistungen bei der Umsetzung anspruchsvoller Elektrotechnikprojekte. Unser Unternehmen steht für höchste Qualitätsstandards und normkonforme Ausführung.
