Was sind Netzkopplungsschalter und wofür werden sie eingesetzt?

Ein Netzkopplungsschalter ist ein elektrisches Schaltgerät, das zwei oder mehr Netzabschnitte miteinander verbindet oder voneinander trennt. Er ermöglicht es, Energiequellen gezielt zu schalten, Lastflüsse zu steuern und bei Störungen einzelne Netzbereiche sicher zu isolieren. Netzkopplungsschalter kommen überall dort zum Einsatz, wo eine zuverlässige und flexible Energieverteilung entscheidend ist: in Industrieanlagen, Rechenzentren, Krankenhäusern und Versorgungsinfrastrukturen. In den folgenden Abschnitten beantworten wir die wichtigsten Fragen rund um Funktion, Unterschiede, Normen und den richtigen Erneuerungszeitpunkt.

Wo werden Netzkopplungsschalter typischerweise eingesetzt?

Netzkopplungsschalter werden überall dort eingesetzt, wo mehrere Netzabschnitte oder Energiequellen flexibel miteinander verbunden oder getrennt werden müssen. Typische Anwendungsfelder sind Industrieanlagen, Krankenhäuser, Rechenzentren, Energieversorgungsunternehmen sowie große Gewerbe- und Verwaltungsgebäude, in denen Versorgungssicherheit und Betriebskontinuität höchste Priorität haben.

Industrielle Produktionsanlagen

In Fertigungsbetrieben sorgt der Netzkopplungsschalter dafür, dass einzelne Produktionsabschnitte vom Netz getrennt werden können, ohne den gesamten Betrieb zu unterbrechen. Das ist besonders relevant bei Wartungsarbeiten, beim Zuschalten von Notstromaggregaten oder bei der Einbindung von Photovoltaikanlagen und anderen dezentralen Erzeugern in die betriebliche Schaltanlage. Gerade in der Steuerungs- und Automatisierungstechnik ist eine unterbrechungsfreie Energieversorgung die Grundlage für stabile Prozesse.

Kritische Infrastrukturen und Versorgungseinrichtungen

Krankenhäuser, Rechenzentren und Wasserwerke nutzen Netzkopplungsschalter, um im Störungsfall automatisch auf eine Ersatzeinspeisung oder Notstromversorgung umzuschalten. Hier ist die Schaltgeschwindigkeit entscheidend: Ein kurzer Versorgungsausfall kann in diesen Umgebungen schwerwiegende Folgen haben. Der Netzkopplungsschalter bildet in solchen Systemen das Herzstück der Ausfallsicherheit.

Wie funktioniert ein Netzkopplungsschalter technisch?

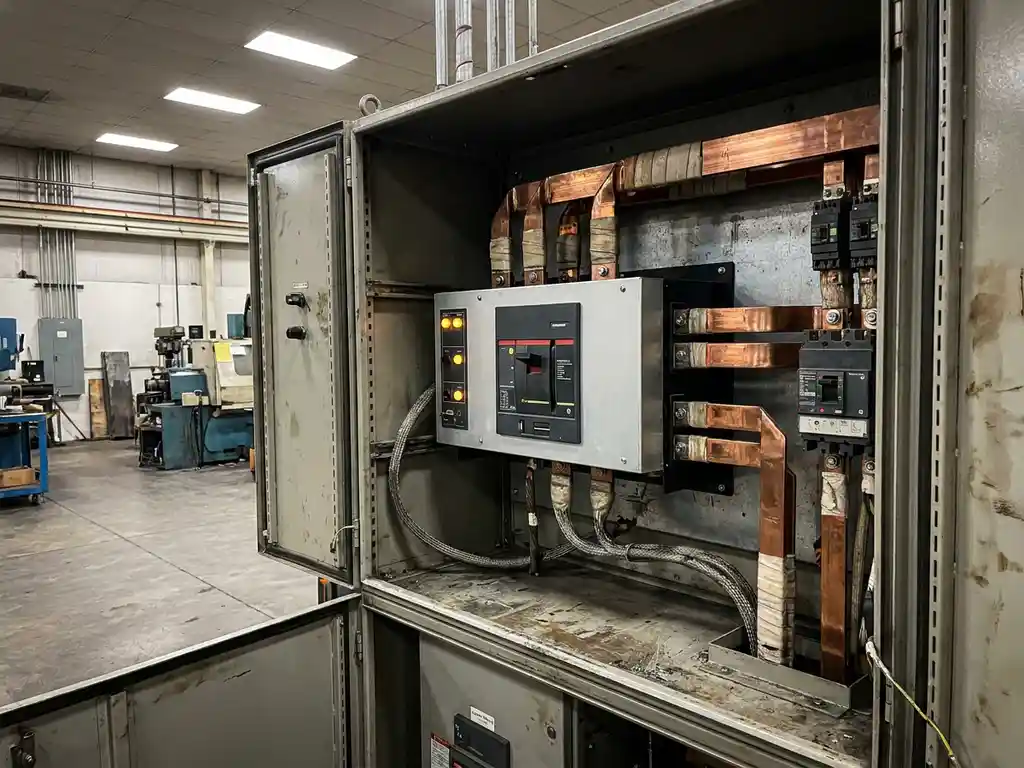

Ein Netzkopplungsschalter arbeitet als steuerbares Verbindungselement zwischen zwei Netzknoten oder Sammelschienen. Im Normalzustand hält er eine definierte Netzstruktur aufrecht. Bei einem Schaltbefehl, manuell oder automatisch durch ein Schutzrelais ausgelöst, öffnet oder schließt er den Stromkreis zwischen den verbundenen Abschnitten und verändert so den Lastfluss in der Energieverteilung.

Technisch besteht ein Netzkopplungsschalter aus einem Leistungsschalter oder Lasttrennschalter mit entsprechender Schutztechnik. Der Schalter wird in der Regel durch einen motorischen Antrieb betätigt, der ferngesteuert oder automatisch aktiviert werden kann. Moderne Geräte verfügen über integrierte Messeinrichtungen, die Spannung, Strom und Frequenz beider Netzseiten überwachen. Erst wenn die Bedingungen für eine synchrone Kupplung erfüllt sind, also Spannung, Phase und Frequenz beider Netzabschnitte innerhalb zulässiger Toleranzen liegen, gibt die Steuerung den Schaltbefehl frei.

In Anlagen mit dezentraler Einspeisung, etwa Blockheizkraftwerken oder Photovoltaikanlagen, übernimmt der Netzkopplungsschalter zusätzlich die Funktion der Entkupplung: Er trennt den Eigenerzeugungsbereich vom öffentlichen Netz, sobald Netzfehler oder Frequenzabweichungen erkannt werden. Das schützt sowohl die Anlage als auch das vorgelagerte Netz.

Was ist der Unterschied zwischen Netzkopplungsschalter und Netzumschalter?

Der wesentliche Unterschied liegt in der Funktion: Ein Netzkopplungsschalter verbindet zwei aktive Netzabschnitte und ermöglicht einen Parallelbetrieb beider Quellen. Ein Netzumschalter hingegen schaltet eine Last von einer Einspeisung auf eine andere um, ohne dass beide Quellen gleichzeitig aktiv verbunden sind.

Beim Netzumschalter, oft auch als Umschaltautomatik bezeichnet, gibt es zu jedem Zeitpunkt genau eine aktive Einspeisung. Fällt die Hauptquelle aus, schaltet das Gerät auf die Ersatzquelle, typischerweise ein Notstromaggregat oder eine unterbrechungsfreie Stromversorgung. Die Netzumschaltung erfolgt dabei meist mit einer kurzen Unterbrechung, die je nach Ausführung zwischen wenigen Millisekunden und mehreren Sekunden liegen kann.

Der Netzkopplungsschalter ist technisch anspruchsvoller, weil er einen Parallelbetrieb zweier Netzabschnitte ermöglicht. Dabei müssen Synchronisationsbedingungen eingehalten werden, um Ausgleichsströme oder Kurzschlüsse zu vermeiden. In der Praxis werden beide Gerätetypen häufig kombiniert: Der Netzumschalter sichert die Notstromversorgung, während der Netzkopplungsschalter die Flexibilität in der Lastverteilung und Netzstruktur gewährleistet.

Welche Normen und Vorschriften gelten für Netzkopplungsschalter?

Netzkopplungsschalter unterliegen einer Reihe von nationalen und europäischen Normen, die Anforderungen an Konstruktion, Schutzfunktionen, Prüfung und Betrieb regeln. Die wichtigsten Regelwerke sind die DIN VDE 0100-Reihe für die Errichtung von Niederspannungsanlagen sowie die DIN EN 61439 für Niederspannungs-Schaltgerätekombinationen.

Für den Einsatz im Bereich der Netzeinspeisung und Kupplung mit dem öffentlichen Netz sind zusätzlich die Technischen Anschlussbedingungen (TAB) des jeweiligen Netzbetreibers verbindlich. Diese legen unter anderem fest, unter welchen Bedingungen eine Kupplung zulässig ist und welche Schutzfunktionen der Schalter erfüllen muss. Bei Anlagen mit dezentraler Einspeisung gilt ergänzend die VDE-Anwendungsregel VDE-AR-N 4105 für Erzeugungsanlagen am Niederspannungsnetz.

Weitere relevante Vorschriften umfassen:

DIN VDE 0100-710 für medizinisch genutzte Bereiche
DIN VDE 0100-718 für öffentliche Gebäude und Versammlungsstätten
Unfallverhütungsvorschriften der Berufsgenossenschaften
Behördliche Auflagen und Genehmigungsanforderungen je nach Anlagentyp

Die Einhaltung dieser Normen ist nicht nur eine rechtliche Pflicht, sondern auch die Grundlage für eine sichere und langfristig zuverlässige Anlage. Regelmäßige Prüfungen und Dokumentationen sind dabei ebenso vorgeschrieben wie die Abstimmung mit dem zuständigen Netzbetreiber vor der Inbetriebnahme.

Wann sollte ein Netzkopplungsschalter erneuert oder modernisiert werden?

Ein Netzkopplungsschalter sollte erneuert oder modernisiert werden, wenn er das Ende seiner technischen Lebensdauer erreicht, wenn Ersatzteile nicht mehr verfügbar sind, wenn er nicht mehr den aktuellen Normen entspricht oder wenn neue Anforderungen an die Netzstruktur, etwa durch dezentrale Einspeisung oder Lastmanagement, mit der vorhandenen Technik nicht mehr abgebildet werden können.

In der Praxis orientiert sich die Lebensdauer an den Herstellerangaben und der Anzahl der durchgeführten Schaltspiele. Viele Geräte sind für eine definierte Anzahl an Betätigungen ausgelegt. Wird diese überschritten oder zeigen sich Anzeichen wie erhöhte Schaltzeiten, Kontaktabbrand oder Fehlfunktionen in der Steuerung, ist eine Überprüfung und in der Regel eine Erneuerung notwendig.

Darüber hinaus lohnt eine Modernisierung immer dann, wenn die Anlage um neue Energiequellen erweitert wird, wenn ein Energiemanagementsystem integriert werden soll oder wenn die Anforderungen an Fernsteuerbarkeit und Datenerfassung gestiegen sind. Moderne Netzkopplungsschalter bieten integrierte Kommunikationsschnittstellen, die eine Einbindung in übergeordnete Leitsysteme und eine lückenlose Überwachung ermöglichen. Das steigert nicht nur die Betriebssicherheit, sondern schafft auch die Grundlage für ein effizientes Energiemanagement im Sinne von Industrie 4.0.
