Was sind die besonderen elektrischen Anforderungen in Lebensmittelbetrieben?

Lebensmittelbetriebe stellen an die Elektrotechnik besonders strenge Anforderungen, weil Feuchtigkeit, Reinigungsmittel, organische Rückstände und in manchen Bereichen explosive Stäube zusammentreffen. Elektrische Anlagen müssen daher nicht nur funktionssicher sein, sondern auch lebensmittelhygienisch unbedenklich, korrosionsbeständig und in vielen Fällen explosionsgeschützt ausgeführt werden. Die folgenden Abschnitte beantworten die wichtigsten Fragen rund um elektrische Anforderungen in der Lebensmittelproduktion.

Welche Schutzklassen und IP-Ratings sind in der Lebensmittelproduktion vorgeschrieben?

In der Lebensmittelproduktion sind Betriebsmittel in Nassbereichen und Reinigungszonen mindestens nach IP65 zu schützen, in Bereichen mit Hochdruckreinigern gilt in der Regel IP66 oder IP69K als Mindestanforderung. IP69K bescheinigt Schutz gegen Hochdruck- und Dampfstrahlreinigung und ist damit der relevante Standard für direkt bespritzte Anlagenteile.

Das IP-Rating setzt sich aus zwei Ziffern zusammen: Die erste beschreibt den Schutz gegen feste Fremdkörper, die zweite den Schutz gegen Wasser. In der Praxis bedeutet das für verschiedene Zonen unterschiedliche Mindestanforderungen:

• Trockene Lagerbereiche: IP54 ist häufig ausreichend, sofern keine Reinigungsspritzer zu erwarten sind.
• Produktionsbereiche mit Nassreinigung: IP65 bis IP66 für ortsfeste Betriebsmittel, die nicht direkt abgespritzt werden.
• Direkt bespritzte Bereiche und CIP/SIP-Zonen: IP69K als Mindeststandard, kombiniert mit geeigneten Gehäusematerialien wie Edelstahl oder lebensmittelechtem Kunststoff.
• Kühlhäuser und Gefrierbereiche: Zusätzlich Kondensationsschutz und Materialien, die bei Temperaturen bis minus 40 Grad Celsius formstabil bleiben.

Wichtig ist, dass das IP-Rating allein keine Aussage über die Materialbeständigkeit trifft. Ein Gehäuse mit IP69K aus ungeeignetem Stahl kann trotzdem durch Reinigungschemikalien beschädigt werden. Die Schutzklasse und die Werkstoffwahl müssen daher immer gemeinsam betrachtet werden.

Was bedeutet Hygienic Design bei elektrischen Betriebsmitteln?

Hygienic Design bei elektrischen Betriebsmitteln bezeichnet ein Konstruktionsprinzip, das Schmutzansammlungen, Bakterienwachstum und Produktkontamination durch die Geometrie und Oberflächenbeschaffenheit des Gehäuses aktiv verhindert. Betriebsmittel nach Hygienic Design sind so gestaltet, dass sie vollständig reinigbar sind, ohne Totzonen, Spalten oder Hohlräume zu hinterlassen.

In der Lebensmittelindustrie gelten die Leitlinien der EHEDG (European Hygienic Engineering and Design Group) als maßgebliche Referenz. Für elektrische Betriebsmittel leiten sich daraus konkrete konstruktive Anforderungen ab:

• Glatte, porenfreie Oberflächen ohne Rillen oder Gewindegänge im Außenbereich
• Mindestradien an allen Innen- und Außenecken, um Reinigungsschatten zu vermeiden
• Selbstentleerende Geometrien, damit Wasser und Reinigungsmittel vollständig ablaufen
• Dichtungen aus lebensmittelzugelassenen Materialien wie FDA-konformem Silikon
• Edelstahlgehäuse der Güte 1.4301 oder 1.4404 als bevorzugte Werkstoffwahl in Kontaktzonen
• Verzicht auf Schraubenköpfe, Kabeleinführungen und Anschlüsse mit Hinterschneidungen

Der Unterschied zu einem Standard-IP69K-Gehäuse liegt im Detail: Beide können dem Hochdruckstrahl standhalten, aber nur ein Hygienic-Design-Produkt lässt sich anschließend rückstandsfrei reinigen. Für Bereiche mit direktem Lebensmittelkontakt oder in der Risikozone ist Hygienic Design deshalb keine optionale Ergänzung, sondern eine funktionale Notwendigkeit.

Welche Normen und Vorschriften gelten für Elektroinstallationen in Lebensmittelbetrieben?

Elektroinstallationen in Lebensmittelbetrieben unterliegen einem Schichtsystem aus allgemeinen VDE-Normen, lebensmittelspezifischen Hygienevorschriften und betriebsspezifischen Anforderungen der Berufsgenossenschaft. Es gibt keine einzige Norm, die alles abdeckt, sondern mehrere Regelwerke, die zusammen das Anforderungsprofil definieren.

Relevante elektrotechnische Normen

Die Basis bildet die DIN VDE 0100-Reihe für die Errichtung von Niederspannungsanlagen. Ergänzend gilt DIN EN 61439 für Schaltgerätekombinationen, also für Schaltschränke und Verteiler. Für Bereiche mit erhöhter Feuchtigkeit ist DIN VDE 0100-737 einschlägig, die besondere Anforderungen an feuchte Betriebsstätten stellt. Werden Betriebsmittel in potenziell explosionsgefährdeten Bereichen eingesetzt, greift zusätzlich die ATEX-Richtlinie 2014/34/EU. Im Bereich der Energie- und Anlagentechnik sind diese normativen Grundlagen die Basis für eine regelkonforme Planung und Ausführung.

Lebensmittelrechtliche und berufsgenossenschaftliche Vorgaben

Die EU-Lebensmittelhygieneverordnung (EG) Nr. 852/2004 verlangt, dass Betriebsstätten so gestaltet sind, dass Kontaminationen vermieden werden. Daraus leiten sich indirekt Anforderungen an die Elektroinstallation ab: Kabelführungen dürfen keine Schmutznester bilden, Leerrohre müssen verschlossen sein, und Betriebsmittel in Produktionsnähe müssen reinigungsgerecht ausgeführt werden. Die DGUV Vorschrift 1 sowie die branchenspezifischen DGUV-Regeln der Berufsgenossenschaft Nahrungsmittel und Gastgewerbe (BGN) ergänzen diese Anforderungen um arbeitssicherheitsrechtliche Aspekte. Regelmäßige Prüfungen nach DGUV Vorschrift 3 (ehemals BGV A3) sind für alle elektrischen Anlagen in Lebensmittelbetrieben verpflichtend.

Wo besteht in Lebensmittelbetrieben Explosionsschutzpflicht?

In Lebensmittelbetrieben besteht Explosionsschutzpflicht überall dort, wo brennbare Stäube oder Dämpfe in zündfähiger Konzentration auftreten können. Das betrifft vor allem Mehl- und Getreideverarbeitung, Zuckerproduktion, Trocknungsanlagen, Sprühtrockner und Bereiche mit organischen Feinststäuben. Der Betreiber ist verpflichtet, ein Explosionsschutzdokument zu erstellen und Zonen nach ATEX auszuweisen.

Die Zoneneinteilung nach ATEX-Richtlinie unterscheidet für Stäube drei Kategorien:

• Zone 20: Explosionsfähige Staubatmosphäre tritt ständig, langandauernd oder häufig auf (z. B. Innenraum von Mühlen oder Silos).
• Zone 21: Gelegentliches Auftreten einer zündfähigen Staubwolke im Normalbetrieb (z. B. Befüll- und Entleerstellen).
• Zone 22: Seltenes und kurzzeitiges Auftreten im Störfall (z. B. Umgebung von Absaugöffnungen).

In allen ausgewiesenen Zonen dürfen ausschließlich ATEX-zertifizierte Betriebsmittel der entsprechenden Gerätekategorie eingesetzt werden. Motoren, Schaltgeräte, Leuchten und Steckvorrichtungen müssen das CE-Kennzeichen mit dem Ex-Hexagon tragen und der jeweiligen Gerätekategorie entsprechen. Häufig unterschätzt wird, dass auch Kabeleinführungen, Verbindungsdosen und Kabeltrassen innerhalb der Ex-Zone den ATEX-Anforderungen entsprechen müssen. Die Zonengrenzen und die daraus resultierenden Geräteanforderungen müssen im Explosionsschutzdokument nachvollziehbar dokumentiert sein.

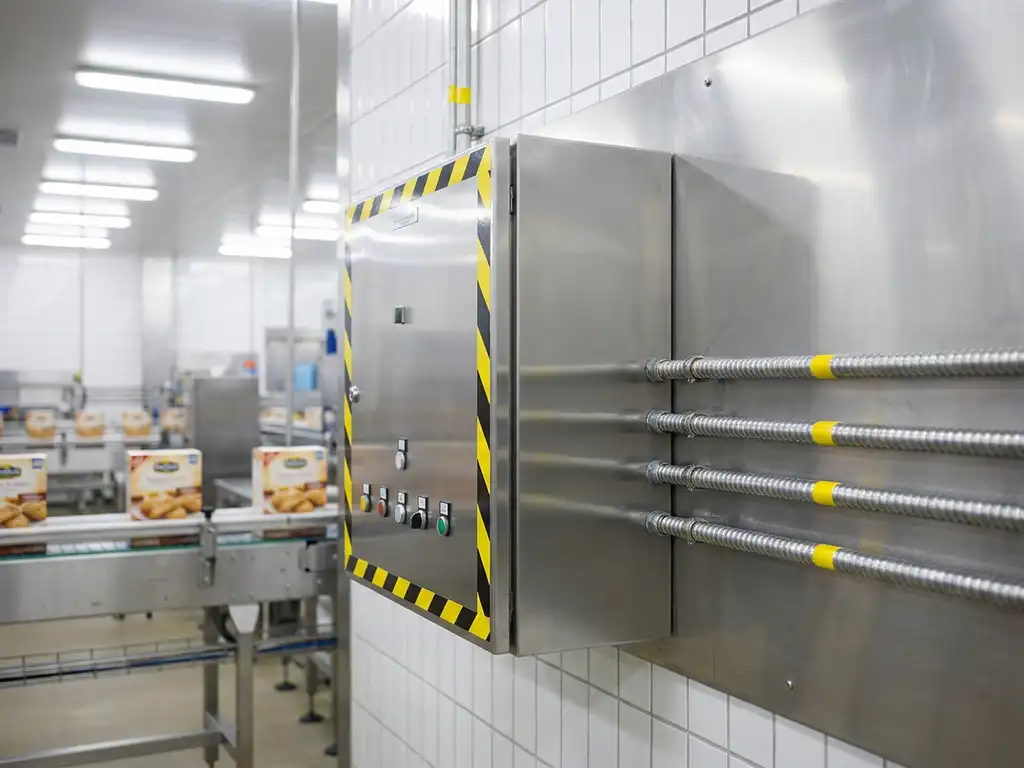

Wie werden Schaltschränke in feuchten Produktionsbereichen richtig ausgeführt?

Schaltschränke in feuchten Produktionsbereichen müssen mindestens nach IP55 ausgeführt sein, in direkt bespülten Bereichen nach IP66 oder IP69K. Entscheidend sind neben dem Schutzgrad auch die Materialwahl, die Kabeleinführungen, die innere Klimatisierung und die Aufstellungsgeometrie, die eine vollständige Reinigung von außen ermöglichen muss. Für eine fachgerechte Umsetzung empfiehlt sich die Zusammenarbeit mit einem erfahrenen Spezialisten für Steuerungs- und Automatisierungstechnik, der die besonderen Anforderungen feuchter Produktionsumgebungen kennt.

Folgende Ausführungsmerkmale sind in der Praxis besonders relevant:

• Gehäusematerial: Edelstahl 1.4301 oder 1.4404 für Bereiche mit aggressiven Reinigungsmitteln; pulverbeschichtetes Stahlblech nur in Bereichen ohne direkten Sprühkontakt.
• Kabeleinführungen: Ausschließlich Kabelverschraubungen mit passender IP-Klasse und Zugentlastung; keine offenen Leerrohre ohne Stopfen.
• Innere Klimatisierung: Schaltschrankheizungen verhindern Kondensation bei Temperaturwechseln; in warmen Bereichen sind Kühlgeräte mit geschlossenem Kühlkreislauf zu bevorzugen, da Filterlüfter Feuchtigkeit und Partikel einziehen.
• Aufstellung: Wandabstand von mindestens 100 mm an allen Seiten, um Reinigung und Inspektion zu ermöglichen; keine Aufstellung direkt auf dem Boden.
• Sockel und Unterkonstruktion: Edelstahlsockel mit abgerundeten Kanten, keine Hohlräume unter dem Schrank.
• Kennzeichnung: Schilder und Beschriftungen aus korrosionsbeständigen Materialien, nicht aufgeklebt, sondern eingraviert oder aus Edelstahl gefertigt.

Ein häufig vernachlässigter Punkt ist die Dichtungsinspektion: Selbst hochwertige Schaltschränke verlieren ihre IP-Klasse, wenn Dichtungen durch Alterung oder Reinigungschemikalien beschädigt werden. Regelmäßige Sichtprüfungen der Türdichtungen und Kabelverschraubungen sind daher Bestandteil jeder vorbeugenden Instandhaltung.

Welche Fehler bei der Elektroplanung kosten Lebensmittelbetriebe am meisten?

Die teuersten Fehler in der Elektroplanung von Lebensmittelbetrieben entstehen nicht im laufenden Betrieb, sondern in der Planungsphase: falsch gewählte Schutzgrade, fehlende ATEX-Zonierung, unzureichend dimensionierte Energieverteilung und mangelnde Reinigungsfreundlichkeit führen zu kostspieligen Nachrüstungen, Produktionsstillständen und im schlimmsten Fall zu behördlichen Auflagen.

Die häufigsten und folgenreichsten Planungsfehler im Überblick:

• Zu niedriger IP-Schutzgrad: Standardbetriebsmittel aus dem Industriebereich werden ohne Anpassung in Nasszonen eingesetzt. Die Folge sind Kurzschlüsse, Korrosion und ungeplante Stillstände.
• Fehlende oder unvollständige ATEX-Zonierung: Wenn das Explosionsschutzdokument fehlt oder veraltet ist, drohen Bußgelder und im Schadensfall erhebliche Haftungsrisiken.
• Kabeltrassen ohne Reinigungskonzept: Offene Kabelpritschen über Produktionsbereichen sammeln organische Rückstände und sind praktisch nicht reinigbar. Geschlossene Kabelkanäle oder Edelstahlpritschen mit Ablauf sind die richtige Lösung.
• Unterdimensionierte Energieverteilung: Wenn Produktionslinien nachträglich erweitert werden, fehlt oft die Reservekapazität in der Niederspannungsverteilung. Eine vorausschauende Dimensionierung mit ausreichend Reservefeldern spart spätere Umbaukosten.
• Vernachlässigtes Potenzialausgleichskonzept: In Bereichen mit leitfähigen Flüssigkeiten und Maschinen ist ein durchgängiger Potenzialausgleich sicherheitsrelevant und wird bei Prüfungen nach DGUV Vorschrift 3 geprüft.
• Fehlende Dokumentation für Prüfungen: Ohne vollständige Schaltpläne und Prüfprotokolle verlängern sich Wartungsarbeiten erheblich und Prüfer können keine ordnungsgemäße Abnahme erteilen.

Der gemeinsame Nenner dieser Fehler ist eine Planung, die Lebensmittelbetriebe wie konventionelle Industriebetriebe behandelt. Die besonderen Anforderungen an Hygiene, Feuchtigkeit und Explosionsschutz erfordern von Anfang an einen spezialisierten Planungsansatz.

Wie KSV bei der Elektrotechnik in Lebensmittelbetrieben unterstützt

Wir bei KSV kennen die besonderen elektrischen Anforderungen der Lebensmittelindustrie aus langjähriger Praxis in branchenübergreifenden Projekten. Als Spezialist für Energieverteilungssysteme, Schaltschrankbau und Industrieautomation begleiten wir Lebensmittelbetriebe von der Planung bis zur Inbetriebnahme mit einem vollständig integrierten Leistungsangebot. Mehr über unsere Arbeitsweise und Erfahrung erfahren Sie auf unserer Unternehmensseite.

• Planung und Auslegung von Niederspannungsverteilungen mit ausreichender Reservekapazität für zukünftige Erweiterungen
• Bau von Schaltschränken in Edelstahlausführung nach IP66 und IP69K für Nassbereiche und CIP-Zonen
• ATEX-konforme Elektroinstallation in Ex-Zonen mit vollständiger Dokumentation und Zonenkennzeichnung
• Energiemanagement und Gebäudeleittechnik für eine effiziente, normkonforme Betriebsführung
• Regelmäßige Prüfungen und Instandhaltung nach DGUV Vorschrift 3 für dauerhaft sicheren Anlagenbetrieb

Ob Neuanlage, Modernisierung bestehender Produktionslinien oder nachträgliche ATEX-Zonierung: Wir liefern alles aus einer Hand und sorgen dafür, dass Ihre Elektroinstallation den hygienischen, sicherheitstechnischen und normativen Anforderungen der Lebensmittelindustrie vollständig entspricht. Sprechen Sie uns an und erfahren Sie, wie wir Ihren Betrieb mit einer durchdachten elektrotechnischen Lösung langfristig sicher und effizient aufstellen können.
