Was ist Field Labeling und wann brauche ich es?

Field Labeling bezeichnet die systematische Kennzeichnung von Betriebsmitteln, Leitungen, Klemmen und Anlagenkomponenten direkt vor Ort in der Anlage oder im Schaltschrank. Es ist immer dann erforderlich, wenn elektrotechnische Anlagen sicher betrieben, gewartet und dokumentiert werden müssen. Das gilt praktisch für jeden gewerblichen oder industriellen Betrieb, der elektrische Anlagen betreibt. Die folgenden Abschnitte beantworten die wichtigsten Fragen rund um Feldkennzeichnung, Normen, Pflichten und die praktische Umsetzung.

Wo wird Field Labeling in der Praxis eingesetzt?

Field Labeling wird überall dort eingesetzt, wo elektrische Betriebsmittel, Leitungen, Klemmen oder Schaltschrankkomponenten eindeutig identifizierbar sein müssen. Das umfasst Produktionsanlagen, Energieverteilungsanlagen, Gebäudetechnik, Rechenzentren und Infrastrukturprojekte. Kurz gesagt: Jede Anlage, die aus mehr als wenigen Komponenten besteht, profitiert von einer strukturierten Anlagenkennzeichnung.

In der industriellen Praxis begegnet man der Feldkennzeichnung in folgenden Bereichen besonders häufig:

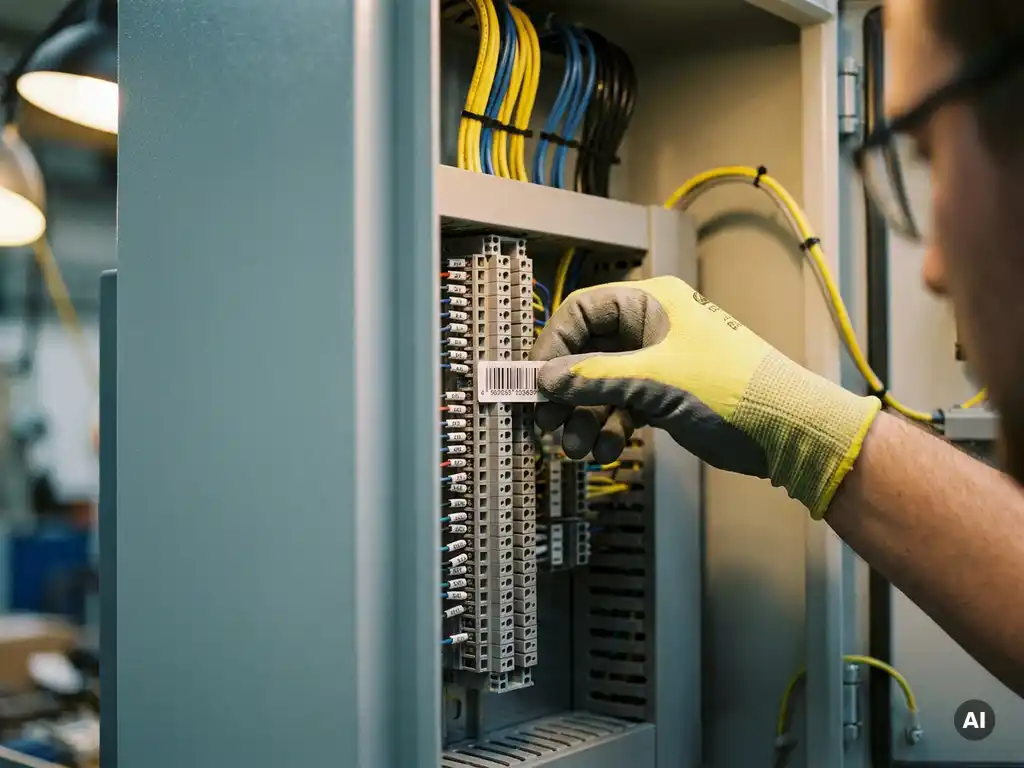

Schaltschränke und Steuerschränke: Klemmen, Sicherungen, Schütze, Reihenklemmen und Leitungen werden mit eindeutigen Bezeichnungen versehen, die mit den Schaltplänen übereinstimmen.
Produktionslinien und Fertigungsanlagen: Motoren, Antriebe, Sensoren und Aktoren erhalten Betriebsmittelkennzeichen, die ihre Funktion und Position in der Anlage beschreiben.
Energieverteilung: Von der Mittelspannungseinspeisung bis zur Unterverteilung müssen alle Abgänge, Schutzeinrichtungen und Kabeltrassen klar beschriftet sein.
Gebäudetechnik und Gebäudeleittechnik: Aktoren, Feldgeräte und Installationskomponenten in Gebäuden werden im Rahmen der Gebäudeautomation systematisch gekennzeichnet.
Prozessanlagen: In der Verfahrenstechnik sind Feldgeräte wie Ventile, Messumformer und Durchflusssensoren mit Betriebsmittelkennzeichen versehen, die direkt auf das Prozessleitsystem verweisen.

Besonders in komplexen Anlagen mit vielen Komponenten ist eine lückenlose Elektrotechnik-Kennzeichnung die Grundlage für eine effiziente Inbetriebnahme, schnelle Fehlersuche und sichere Wartung.

Welche Normen und Vorschriften regeln die Feldkennzeichnung?

Die Feldkennzeichnung in der Elektrotechnik wird vor allem durch die Norm IEC 81346 geregelt, die ein einheitliches System zur Strukturierung und Kennzeichnung von Anlagen, Systemen und Betriebsmitteln definiert. Ergänzend gelten weitere Normen je nach Anlagentyp und Branche. Eine einheitliche Kennzeichnung nach anerkannten Regeln ist keine Kür, sondern eine technische Notwendigkeit.

IEC 81346: Das zentrale Regelwerk

Die IEC 81346 (in Deutschland als DIN EN 81346 umgesetzt) legt fest, wie Betriebsmittelkennzeichen aufgebaut werden. Sie unterscheidet zwischen funktionaler Gliederung, produktbezogener Gliederung und ortsbezogener Gliederung. Durch diese Struktur lässt sich jedes Betriebsmittel eindeutig identifizieren und in den Kontext der Gesamtanlage einordnen.

Weitere relevante Normen und Vorschriften

Neben der IEC 81346 spielen folgende Regelwerke eine wichtige Rolle:

DIN VDE 0100: Regelt die Errichtung von Niederspannungsanlagen und stellt Anforderungen an die Kennzeichnung von Schutzleitern, Neutralleitern und Phasen.
DIN EN 60204-1: Gilt für die elektrische Ausrüstung von Maschinen und schreibt unter anderem die eindeutige Kennzeichnung von Betriebsmitteln und Leitungen vor.
DGUV-Vorschriften: Die Unfallverhütungsvorschriften der Berufsgenossenschaften fordern eine klare Kennzeichnung elektrischer Anlagen zum Schutz der Beschäftigten.
Maschinenrichtlinie / Maschinenverordnung: Für Maschinen, die in der EU in Verkehr gebracht werden, ist eine normgerechte Betriebsmittelkennzeichnung Teil der Konformitätsanforderungen.

Welche Norm im Einzelfall maßgeblich ist, hängt vom Anlagentyp, der Branche und dem Einsatzland ab. In internationalen Projekten können zusätzlich länderspezifische Vorschriften gelten.

Wann ist Field Labeling gesetzlich oder vertraglich verpflichtend?

Field Labeling ist gesetzlich verpflichtend, sobald elektrische Anlagen oder Maschinen in der EU errichtet, betrieben oder in Verkehr gebracht werden. Die Pflicht ergibt sich aus einer Kombination aus Arbeitsschutzrecht, technischen Normen und produktrechtlichen Anforderungen. Darüber hinaus kann eine vollständige Schaltschrank-Beschriftung auch vertraglich durch Auftraggeber oder Betreiber vorgeschrieben sein.

Im Einzelnen gilt:

Gesetzliche Pflicht: Das Arbeitsschutzgesetz und die Betriebssicherheitsverordnung verpflichten Arbeitgeber, Arbeitsmittel sicher zu gestalten. Eine fehlende oder unklare Kennzeichnung gilt als Sicherheitsmangel.
Normative Pflicht: Wer eine Anlage nach DIN EN 60204-1 oder DIN VDE 0100 errichtet, muss die dort enthaltenen Kennzeichnungsanforderungen erfüllen. Die Einhaltung dieser Normen ist oft Voraussetzung für die CE-Kennzeichnung.
Vertragliche Pflicht: Viele Auftraggeber schreiben in Lastenheften oder Technischen Lieferbedingungen eine Kennzeichnung nach IEC 81346 oder eigenen Hausstandards vor. Das gilt besonders in der Automobilindustrie und bei Großanlagen.
Versicherungsrechtliche Relevanz: Im Schadensfall kann eine fehlende oder fehlerhafte Anlagenkennzeichnung dazu führen, dass Versicherungsleistungen gekürzt werden oder der Betreiber in Regress genommen wird.

Praktisch bedeutet das: Für nahezu jeden gewerblichen Betreiber einer elektrischen Anlage ist eine normgerechte Feldkennzeichnung keine Option, sondern Pflicht.

Was passiert, wenn die Anlagenkennzeichnung fehlt oder fehlerhaft ist?

Fehlende oder fehlerhafte Anlagenkennzeichnung erhöht das Unfallrisiko, verlängert Stillstandszeiten und kann rechtliche sowie finanzielle Konsequenzen nach sich ziehen. Im schlimmsten Fall gefährdet sie Leben. Die Folgen lassen sich in drei Kategorien einteilen: Sicherheitsrisiken, Betriebsrisiken und rechtliche Risiken.

Sicherheitsrisiken

Ohne eindeutige Betriebsmittelkennzeichnung können Servicetechniker oder Elektriker bei Wartungsarbeiten nicht sicher feststellen, welche Leitungen oder Betriebsmittel spannungsführend sind. Das erhöht das Risiko von Stromunfällen erheblich. Auch im Notfall, wenn schnell gehandelt werden muss, kostet eine unklare Beschriftung wertvolle Zeit.

Betriebsrisiken und wirtschaftliche Folgen

Fehlerhafte oder fehlende Elektrotechnik-Kennzeichnung führt in der Praxis zu längeren Stillstandszeiten bei Störungen, weil Techniker zunächst aufwendig nach der betroffenen Komponente suchen müssen. Fehler bei der Zuordnung von Betriebsmitteln können zudem Folgeschäden an der Anlage verursachen. Bei komplexen Steuerungs- und Automatisierungssystemen kann eine falsche Zuordnung sogar zu Produktionsausfällen führen.

Rechtliche Konsequenzen

Behörden, Berufsgenossenschaften oder Sachverständige können bei Prüfungen Mängel feststellen und Nachbesserungen anordnen. Im Schadensfall haftet der Betreiber oder Errichter, wenn nachgewiesen wird, dass eine mangelhafte Kennzeichnung zur Ursache beigetragen hat. Bei Maschinen kann eine fehlende normgerechte Kennzeichnung auch die CE-Konformität infrage stellen.

Wie läuft ein professionelles Field-Labeling-Projekt ab?

Ein professionelles Field-Labeling-Projekt folgt einem strukturierten Ablauf, der von der Bestandsaufnahme über die Planung des Kennzeichnungssystems bis zur Montage und Dokumentation reicht. Eine sorgfältige Vorbereitung ist entscheidend, um spätere Fehler und Nacharbeiten zu vermeiden.

Die typischen Projektphasen sehen so aus:

Bestandsaufnahme und Analyse: Alle vorhandenen Anlagenkomponenten, Schaltpläne und bestehenden Kennzeichnungen werden erfasst. Vorhandene Dokumentationen werden auf Vollständigkeit und Aktualität geprüft.
Festlegung des Kennzeichnungssystems: Auf Basis der geltenden Normen (insbesondere IEC 81346) und der Anforderungen des Betreibers wird ein einheitliches Kennzeichnungsschema definiert. Dabei werden Aspekte wie Hierarchieebenen, Präfixe und Nummerierungslogik festgelegt.
Erstellung der Kennzeichnungsliste: Alle zu kennzeichnenden Betriebsmittel, Klemmen, Leitungen und Felder werden systematisch erfasst und mit eindeutigen Bezeichnungen versehen. Diese Liste bildet die Grundlage für die Schilder- und Etikettenfertigung.
Auswahl und Fertigung der Beschriftungsmittel: Je nach Einsatzumgebung werden geeignete Materialien ausgewählt und die Schilder, Etiketten oder Kabelmarkierungen produziert.
Montage vor Ort: Die Kennzeichnungen werden an den Betriebsmitteln angebracht. Dabei wird auf Lesbarkeit, Haltbarkeit und normgerechte Positionierung geachtet.
Aktualisierung der Dokumentation: Die Schaltpläne und Anlagendokumentation werden entsprechend aktualisiert, sodass Kennzeichnung und Dokumentation übereinstimmen.

Besonders bei laufenden Anlagen, die nicht vollständig abgeschaltet werden können, ist eine sorgfältige Planung der Montagereihenfolge wichtig, um den Betrieb so wenig wie möglich zu beeinträchtigen.

Welche Beschriftungsmaterialien eignen sich für raue Industrieumgebungen?

Für raue Industrieumgebungen eignen sich Beschriftungsmaterialien, die beständig gegen Feuchtigkeit, Öle, Chemikalien, UV-Strahlung und mechanische Beanspruchung sind. Standardetiketten aus Papier sind in solchen Umgebungen ungeeignet. Die Materialwahl hängt von den konkreten Umgebungsbedingungen ab.

Bewährte Materialien und Methoden im Überblick:

Polyester- und Polyolefin-Etiketten: Hohe Beständigkeit gegen Feuchtigkeit, Öle und viele Chemikalien. Geeignet für Schaltschränke und Feldgeräte in normalen bis mittleren Industrieumgebungen.
Metallschilder aus Aluminium oder Edelstahl: Für extreme Bedingungen wie hohe Temperaturen, aggressive Medien oder starke mechanische Belastung. Häufig eingesetzt in der Prozessindustrie und im Außenbereich.
Schrumpfschläuche mit Aufdruck: Ideal für die Kennzeichnung von Leitungen und Kabeln. Sie sitzen fest auf dem Kabel, sind schwer zu entfernen und halten hohen Temperaturen stand.
Kabelmarkierungsringe und Klemmschilder: Schnell montierbar und gut lesbar, geeignet für Klemmenleisten und Kabeltrassen.
Lasergravierte Schilder: Besonders langlebig, da die Beschriftung nicht aufgedruckt, sondern in das Material eingearbeitet ist. Unempfindlich gegen Lösungsmittel und Abrieb.

Bei der Auswahl sollte immer die Schutzart der Umgebung (z.B. IP65, IP68, IP69K) berücksichtigt werden. In der Lebensmittel- und Pharmaindustrie kommen zusätzlich Hygienevorschriften hinzu, die spezielle Materialien und Oberflächenbeschaffenheiten erfordern. Auch die Beständigkeit der Druckfarbe oder Gravur gegenüber Reinigungsmitteln spielt dort eine wichtige Rolle.

Wie KSV bei der Feldkennzeichnung unterstützt

Wir bei KSV kennen die Anforderungen an eine normgerechte und praxistaugliche Feldkennzeichnung aus zahlreichen Projekten in der Industrie, der Energieversorgung und der Gebäudetechnik. Als erfahrener Elektrotechnik-Dienstleister übernehmen wir die Feldkennzeichnung als Teil unserer elektrotechnischen Gesamtlösungen. Was wir konkret leisten:

Analyse bestehender Anlagen und Entwicklung eines normgerechten Kennzeichnungskonzepts nach IEC 81346
Erstellung vollständiger Kennzeichnungslisten auf Basis aktueller Schaltpläne und eCAD-Daten
Auswahl geeigneter Beschriftungsmaterialien für die jeweilige Einsatzumgebung
Montage der Kennzeichnungen vor Ort, auch im laufenden Betrieb
Gleichzeitige Aktualisierung der Anlagendokumentation, sodass Schaltpläne und Kennzeichnung immer übereinstimmen
Kennzeichnung im Rahmen von Neuanlagen, Modernisierungen oder als eigenständiges Automatisierungs- und Steuerungsprojekt

Ob es sich um einzelne Schaltschränke, komplette Fertigungslinien oder ganze Gebäudeinstallationen handelt: Wir sorgen dafür, dass Ihre Anlage sicher, normgerecht und dauerhaft gekennzeichnet ist. Sprechen Sie uns an und lassen Sie uns gemeinsam das passende Konzept für Ihre Anlage entwickeln.
