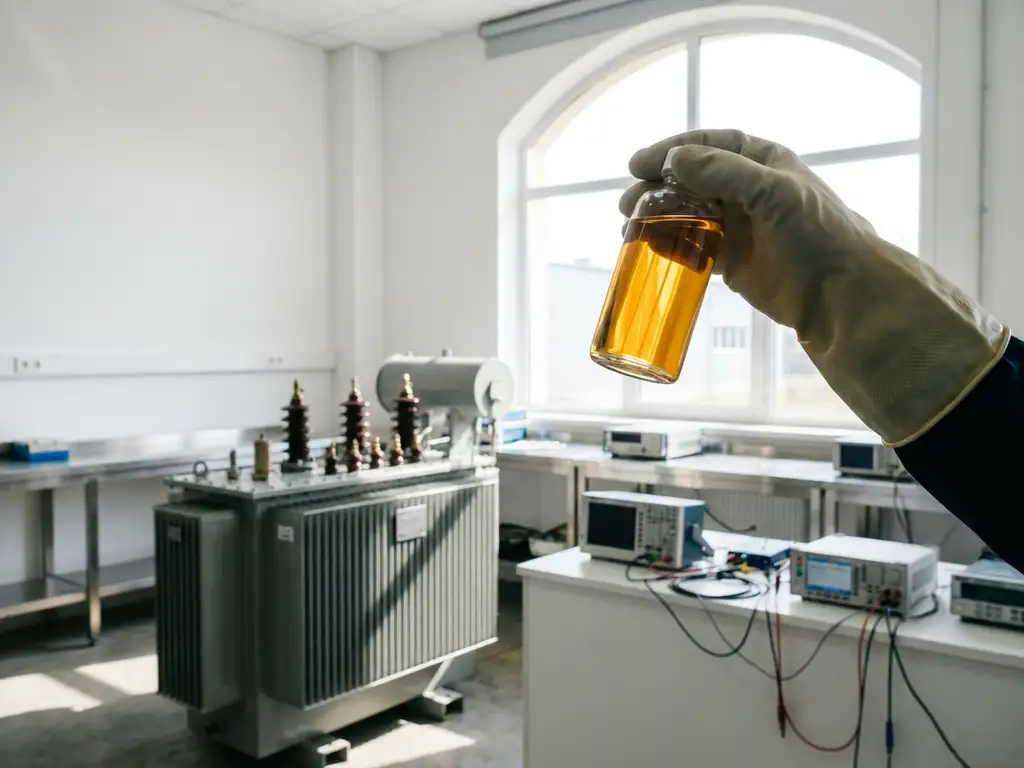

Transformatoren sind das Herzstück der Energieverteilung in industriellen Anlagen und benötigen eine regelmäßige Überwachung, um zuverlässig zu funktionieren. Eine der wichtigsten Diagnosemethoden ist die Transformatoren-Ölanalyse, die entscheidende Einblicke in den Zustand dieser kritischen Komponenten liefert.
Das Isolieröl in Transformatoren erfüllt zwei wesentliche Funktionen: Es isoliert die elektrischen Komponenten voneinander und führt Wärme ab. Durch eine systematische Transformatoröl-Analyse können Betreiber frühzeitig Probleme erkennen und kostspielige Ausfälle vermeiden.
Was ist eine Ölanalyse bei Transformatoren und warum ist sie notwendig?
Eine Ölanalyse bei Transformatoren ist eine systematische Untersuchung des Isolieröls, um den Zustand des Transformators zu bewerten und potenzielle Probleme frühzeitig zu erkennen. Dabei werden sowohl die chemischen als auch die physikalischen Eigenschaften des Öls geprüft.
Die Notwendigkeit ergibt sich aus der kritischen Rolle des Isolieröls: Es schützt die Wicklungen vor elektrischen Durchschlägen und kühlt den Transformator. Verschlechtert sich die Ölqualität, steigt das Ausfallrisiko erheblich. Industrielle Produktionsunternehmen sind besonders auf eine kontinuierliche Energieversorgung angewiesen; deshalb sind präventive Wartungsmaßnahmen unerlässlich.
Durch regelmäßige Isolierölprüfungen können Betreiber die Lebensdauer ihrer Transformatoren verlängern und ungeplante Stillstände vermeiden. Die Analyse ermöglicht es, Wartungsintervalle optimal zu planen und Investitionsentscheidungen auf einer soliden Datenbasis zu treffen.
Welche Parameter werden bei einer Transformator-Ölanalyse geprüft?
Bei einer Transformatoröl-Analyse werden verschiedene elektrische, chemische und physikalische Parameter untersucht, darunter die Durchschlagspannung, der Wassergehalt, die Säurezahl sowie gelöste Gase mittels DGA-Analyse (Dissolved Gas Analysis).
Die wichtigsten Prüfparameter umfassen:
- Durchschlagspannung: Misst die elektrische Festigkeit des Öls.
- Wassergehalt: Bestimmt die Feuchtigkeit im Isolieröl.
- Säurezahl: Zeigt den Alterungszustand des Öls an.
- DGA-Analyse: Identifiziert gelöste Gase, die auf interne Probleme hinweisen.
- Farbe und Klarheit: Visuelle Indikatoren für Verunreinigungen.
- Dielektrische Verluste: Messen die elektrischen Eigenschaften.
Die DGA-Analyse ist besonders aussagekräftig, da verschiedene Gase auf spezifische Probleme hinweisen. Wasserstoff deutet auf Teilentladungen hin, während Kohlenmonoxid und Kohlendioxid auf eine thermische Zersetzung der Zellulose hinweisen können.
Wie oft sollte eine Ölanalyse bei Transformatoren durchgeführt werden?
Die Häufigkeit der Ölanalyse im Rahmen der Transformatorwartung hängt vom Alter, der Belastung und der kritischen Bedeutung des Transformators ab. Neue Transformatoren sollten jährlich geprüft werden, während ältere oder besonders kritische Anlagen halbjährliche oder sogar quartalsweise Analysen benötigen.
Empfohlene Prüfintervalle basieren auf verschiedenen Faktoren:
- Neue Transformatoren (0–10 Jahre): Eine jährliche Analyse ist ausreichend.
- Mittelalte Transformatoren (10–20 Jahre): Eine halbjährliche Prüfung wird empfohlen.
- Alte Transformatoren (über 20 Jahre): Quartalsweise bis halbjährliche Analysen.
- Kritische Anlagen: Häufigere Überwachung unabhängig vom Alter.
Bei auffälligen Messwerten oder nach besonderen Betriebsereignissen sollten zusätzliche Analysen durchgeführt werden. Wir bei KSV entwickeln individuelle Servicekonzepte, die genau auf die Anforderungen und den Zustand Ihrer Anlagen abgestimmt sind, um eine optimale Überwachung zu gewährleisten.
Was bedeuten die Ergebnisse einer Transformator-Ölanalyse?
Die Ergebnisse einer Isolieröldiagnostik werden anhand von Grenzwerten bewertet, die den Zustand des Transformatoröls in Kategorien wie „gut“, „grenzwertig“ oder „kritisch“ einteilen. Jeder Parameter hat spezifische Grenzwerte, die je nach Transformatortyp und Betriebsbedingungen variieren können.
Die Bewertung erfolgt systematisch:
- Grüner Bereich: Alle Werte im Normalbereich; keine Maßnahmen erforderlich.
- Gelber Bereich: Grenzwerte erreicht; verstärkte Überwachung notwendig.
- Roter Bereich: Kritische Werte; sofortige Maßnahmen erforderlich.
Besonders wichtig ist die Trendanalyse: Selbst wenn einzelne Werte noch im akzeptablen Bereich liegen, kann eine kontinuierliche Verschlechterung auf sich entwickelnde Probleme hinweisen. Die DGA-Analyse liefert dabei besonders präzise Hinweise auf die Art des Problems, da verschiedene Gaskonzentrationen charakteristische Muster für unterschiedliche Fehlerarten zeigen.
Welche Probleme kann eine Ölanalyse bei Transformatoren aufdecken?
Eine Transformatoröl-Analyse kann verschiedene Probleme identifizieren, darunter Teilentladungen, Überhitzung, Isolationsverschlechterung, Feuchtigkeit im System sowie mechanische Defekte an Wicklungen oder Stufenschaltern.
Die häufigsten erkennbaren Probleme umfassen:
- Teilentladungen: Erkennbar durch erhöhte Wasserstoffkonzentrationen.
- Thermische Überlastung: Zeigt sich durch Methan und Ethan im Öl.
- Isolationsprobleme: Niedrige Durchschlagspannung und hoher Wassergehalt.
- Alterung der Wicklungsisolation: Erhöhte CO- und CO₂-Werte.
- Stufenschalterprobleme: Charakteristische Gasmuster in der DGA.
Durch die frühzeitige Erkennung dieser Probleme können gezielte Wartungsmaßnahmen eingeleitet werden, bevor kostspielige Ausfälle auftreten. Eine rechtzeitige Intervention ermöglicht es, die Produktivität aufrechtzuerhalten und die Lebensdauer der Transformatoren zu maximieren. Eine professionelle Bewertung der Analyseergebnisse ist dabei entscheidend, um die richtigen Schlüsse zu ziehen und angemessene Maßnahmen festzulegen.
