Was ist eine Kurzschlussstrombegrenzung und wie funktioniert sie?

Ein Kurzschlussstrom entsteht, wenn zwei Leiter mit unterschiedlichem Potenzial einen ungewollten, niederohmigen Verbindungsweg schaffen, sodass der Strom unkontrolliert und mit extremer Stärke fließt. Die Kurzschlussstrombegrenzung ist der technische Schutzmechanismus, der diesen Strom auf ein sicheres Niveau reduziert oder unterbricht, bevor er Schäden anrichten kann. In den folgenden Abschnitten beantworten wir die wichtigsten Fragen rund um Entstehung, Wirkung und Schutz vor Kurzschlussströmen in elektrischen Anlagen.

Wie entsteht ein Kurzschlussstrom in einer elektrischen Anlage?

Ein Kurzschlussstrom entsteht, wenn zwei Leiter mit unterschiedlichem elektrischem Potenzial eine unbeabsichtigte, nahezu widerstandslose Verbindung eingehen. Weil der normale Lastwiderstand der Anlage dabei überbrückt wird, steigt der Strom innerhalb von Millisekunden auf ein Vielfaches des Betriebsstroms an.

Die Ursachen für einen solchen Fehler sind vielfältig. Mechanische Beschädigungen an der Isolierung, Feuchtigkeit, Überhitzung von Kabeln, Montage- oder Planungsfehler sowie Alterung von Betriebsmitteln zählen zu den häufigsten Auslösern. In Industrieanlagen kommen auch externe Einflüsse wie Vibrationen, Staub oder chemische Einwirkungen hinzu, die die Isolierung von Leitungen und Komponenten über die Zeit schwächen.

Physikalisch folgt der Kurzschlussstrom dem Ohmschen Gesetz: Sinkt der Widerstand im Stromkreis gegen null, steigt der Strom theoretisch gegen unendlich. In der Praxis begrenzen der Innenwiderstand der Spannungsquelle, die Leitungsimpedanz und der Übergangswiderstand der Fehlerstelle den tatsächlichen Kurzschlussstrom, der dennoch das Hundert- bis Tausendfache des Nennstroms erreichen kann.

Welche Schäden kann ein unbegrenzter Kurzschlussstrom verursachen?

Ein unbegrenzter Kurzschlussstrom kann innerhalb kürzester Zeit Kabel, Schaltgeräte und Transformatoren zerstören, Brände auslösen und Personen gefährden. Die thermische und elektromagnetische Energie, die in Sekundenbruchteilen freigesetzt wird, übersteigt die Belastbarkeit nahezu jedes Betriebsmittels.

Die Schäden lassen sich in zwei Kategorien einteilen:

Thermische Schäden: Der hohe Strom erzeugt extreme Wärme in Leitungen und Verbindungspunkten. Isolierungen schmelzen, Kabel verbrennen, und in schlimmsten Fällen entstehen Lichtbögen mit Temperaturen von mehreren tausend Grad Celsius.
Elektrodynamische Schäden: Die mit dem Kurzschlussstrom verbundenen magnetischen Kräfte können Sammelschienen verbiegen, Kabelklemmen lösen und Schaltschränke mechanisch beschädigen.

Für Industriebetriebe bedeutet ein unkontrollierter Kurzschluss in der Energie- und Anlagentechnik nicht nur Sachschaden, sondern auch ungeplante Stillstandzeiten, die je nach Produktionslinie erhebliche wirtschaftliche Folgen haben. Hinzu kommt die Gefährdung von Mitarbeitern durch Lichtbogenexplosionen oder Brände. Genau deshalb ist ein zuverlässiger Kurzschlussschutz keine optionale Maßnahme, sondern eine grundlegende Sicherheitsanforderung jeder elektrotechnischen Anlage.

Wie funktioniert eine Kurzschlussstrombegrenzung technisch?

Die Kurzschlussstrombegrenzung funktioniert, indem Schutzeinrichtungen den Fehlerstrom entweder sofort unterbrechen oder durch gezielt eingebrachte Impedanzen auf ein ungefährliches Niveau reduzieren. Das Ziel ist es, die Energie im Fehlerfall so schnell und so vollständig wie möglich vom Rest der Anlage fernzuhalten.

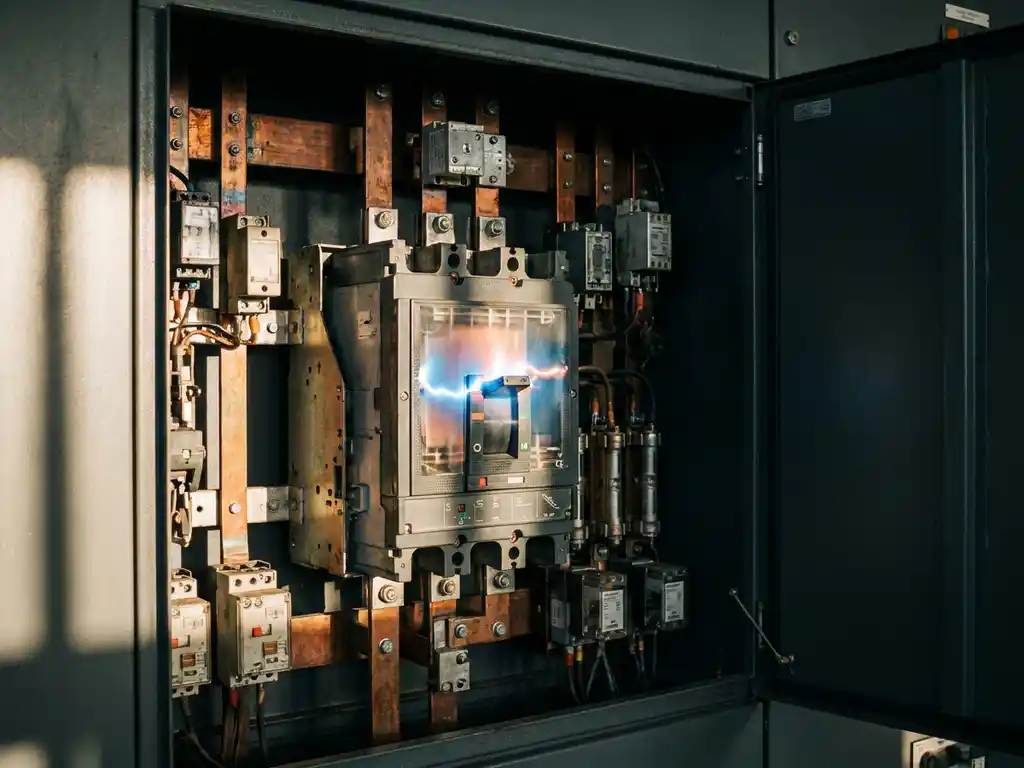

Moderne Schutzeinrichtungen wie Leistungsschalter und Sicherungen erkennen den ansteigenden Strom und reagieren innerhalb weniger Millisekunden. Leistungsschalter nutzen dabei elektromagnetische oder elektronische Auslöser, die bei Überschreitung eines definierten Stroms den Kontakt öffnen und den Stromkreis unterbrechen. Strombegrenzende Sicherungen gehen noch einen Schritt weiter: Sie unterbrechen den Strom so früh im Anstieg, dass der Kurzschlussstrom seinen theoretischen Scheitelwert nie erreicht.

Ergänzend dazu können impedanzbasierte Methoden eingesetzt werden, bei denen Drosseln oder Widerstände in den Stromkreis integriert werden. Diese erhöhen die Impedanz des Netzes und begrenzen damit den maximal möglichen Kurzschlussstrom schon strukturell, bevor überhaupt ein Fehler auftritt. Beide Ansätze, die schnelle Abschaltung und die strukturelle Impedanzerhöhung, können kombiniert werden, um ein mehrschichtiges Schutzsystem aufzubauen. Mehr zu den eingesetzten Technologien erfahren Sie in unserem Bereich Steuerungs- und Automatisierungstechnik.

Was sind die gängigen Methoden zur Kurzschlussstrombegrenzung?

Die gängigen Methoden zur Kurzschlussstrombegrenzung umfassen strombegrenzende Sicherungen, Leistungsschalter mit Kurzschlussauslösung, Strombegrenzungsdrosseln sowie die netzseitige Impedanzerhöhung. Die Wahl der Methode hängt von der Anlagengröße, dem erwarteten Kurzschlussstrom und den betrieblichen Anforderungen ab.

Strombegrenzende Sicherungen und Leistungsschalter

Strombegrenzende Sicherungen sind passive Bauelemente, die bei einem Kurzschluss innerhalb einer halben Halbwelle des Wechselstroms ansprechen und den Strom auf einen Bruchteil des prospektiven Kurzschlussstroms reduzieren. Sie sind kostengünstig und wartungsarm, müssen nach dem Ansprechen jedoch ausgetauscht werden. Leistungsschalter mit elektronischen Überstromauslösern bieten den Vorteil der Wiedereinschaltbarkeit und lassen sich präzise auf die Schutzcharakteristik der Anlage einstellen.

Drosseln und Impedanzerhöhung im Netz

Kurzschlussstromdrosseln werden in Reihe zum Netz oder zu einzelnen Abgängen geschaltet und erhöhen die Impedanz des Stromkreises dauerhaft. Dadurch sinkt der maximal mögliche Kurzschlussstrom, ohne dass die normale Betriebsspannung nennenswert beeinflusst wird. Diese Methode eignet sich besonders für Anlagen, in denen ein Austausch bestehender Schaltgeräte durch leistungsstärkere Varianten technisch oder wirtschaftlich nicht sinnvoll ist.

Welche Normen und Vorschriften gelten für die Kurzschlussstrombegrenzung?

Für die Kurzschlussstrombegrenzung in Niederspannungsanlagen gelten in Deutschland vor allem die Normenreihe DIN VDE 0100, die DIN EN 61439 für Schaltgerätekombinationen sowie die IEC 60909 für die Berechnung von Kurzschlussströmen. Diese Regelwerke definieren, wie Anlagen geplant, dimensioniert und geprüft werden müssen.

Im Einzelnen sind folgende Normen und Regelwerke relevant:

DIN VDE 0100-430: Schutz von Kabeln und Leitungen bei Überstrom, einschließlich Kurzschlussschutz
DIN EN 61439 (VDE 0660-600): Anforderungen an Niederspannungs-Schaltgerätekombinationen, inklusive Kurzschlussfestigkeit
IEC 60909: Berechnungsverfahren für Kurzschlussströme in Drehstromnetzen, Grundlage für die Dimensionierung von Schutzeinrichtungen
Technische Anschlussbedingungen (TAB): Netzbetreiberspezifische Vorgaben, die bei der Planung der Einspeisung und der NSHV zu berücksichtigen sind

Die Einhaltung dieser Normen ist nicht nur eine rechtliche Verpflichtung, sondern auch die Grundlage für den Versicherungsschutz im Schadensfall. Anlagen, die nicht normgerecht geplant oder gewartet wurden, können bei einem Kurzschlussereignis erhebliche Haftungsrisiken für Betreiber und Verantwortliche erzeugen.

Wann sollte eine bestehende Anlage auf Kurzschlussstrombegrenzung überprüft werden?

Eine bestehende Anlage sollte auf ausreichenden Kurzschlussschutz überprüft werden, wenn sich die Einspeisung verändert hat, neue Lasten hinzugekommen sind, die Anlage älter als zehn Jahre ist oder es zu einem Kurzschlussereignis gekommen ist. Auch bei Erweiterungen oder Umstrukturierungen der Produktionsinfrastruktur ist eine erneute Überprüfung zwingend erforderlich.

Konkrete Anlässe für eine Überprüfung sind:

Anschluss neuer Maschinen oder Produktionslinien mit hohem Anlaufstrom
Wechsel des Netzbetreibers oder Änderung der Einspeiseleistung am Netzanschlusspunkt
Erweiterung der Niederspannungshauptverteilung oder Hinzufügen neuer Unterverteilungen
Sichtbare Alterungserscheinungen an Schaltgeräten, Sicherungen oder Kabeln
Aufgezeichnete Auslösungen von Schutzeinrichtungen ohne klare Ursache

Besonders in gewachsenen Industrieanlagen, in denen über Jahre hinweg Erweiterungen vorgenommen wurden, entspricht die ursprüngliche Schutzkonzeption häufig nicht mehr dem tatsächlichen Betriebszustand. Eine systematische Kurzschlussstromberechnung nach IEC 60909 gibt Klarheit darüber, ob die vorhandenen Schutzeinrichtungen noch ausreichend dimensioniert sind oder ob Handlungsbedarf besteht.

Wie wir bei KSV bei der Kurzschlussstrombegrenzung helfen

Wir bei KSV Koblenzer Steuerungs- und Verteilungsbau GmbH begleiten Industrieunternehmen und Gewerbebetriebe von der ersten Analyse bis zur betriebsbereiten Anlage. Mit über 45 Jahren Erfahrung in der Elektrotechnik und einem tiefen Verständnis für die Anforderungen industrieller Produktionsumgebungen entwickeln wir Schutzkonzepte, die zuverlässig funktionieren und normgerecht umgesetzt sind. Mehr über unsere Geschichte und unser Team erfahren Sie auf unserer Unternehmensseite.

Unser Leistungsangebot im Bereich Kurzschlussschutz und Energieverteilung umfasst:

Kurzschlussstromberechnung und Schutzkonzeption nach IEC 60909 und DIN VDE 0100 für Neu- und Bestandsanlagen
Planung, Bau und Inbetriebnahme von Niederspannungshauptverteilungen mit integriertem Kurzschlussschutz bis 7.000 Ampere
Überprüfung und Modernisierung bestehender Schutzeinrichtungen bei Anlagenerweiterungen oder veränderter Einspeisung
Wartung und Fernüberwachung elektrischer Anlagen als Teil unseres ganzheitlichen Energiemanagements
Normkonforme Dokumentation und Abstimmung mit Netzbetreibern gemäß den geltenden TAB

Ob Neuprojekt oder Bestandsanlage, ob einzelner Schaltschrank oder komplette Energieverteilung für eine Produktionslinie: Wir bieten alle Leistungen aus einer Hand. Sprechen Sie uns an und lassen Sie uns gemeinsam prüfen, ob Ihre Anlage optimal gegen Kurzschlussströme geschützt ist.
