Was ist der Unterschied zwischen TN-S und TN-C-S Netzsystemen?

Das TN-S Netz und das TN-C-S Netz unterscheiden sich vor allem in der Führung von Schutzleiter und Neutralleiter. Im TN-S System sind Schutzleiter (PE) und Neutralleiter (N) über die gesamte Anlage getrennt geführt. Im TN-C-S System werden diese beiden Leiter auf einem Teil der Strecke als gemeinsamer PEN-Leiter kombiniert und erst an einem definierten Punkt im Netz getrennt. Welches System für welchen Anwendungsfall geeignet ist und was bei der Installation zu beachten ist, beantwortet dieser Artikel Schritt für Schritt.

Wie unterscheiden sich TN-S und TN-C-S im Aufbau?

Der entscheidende Unterschied zwischen TN-S und TN-C-S liegt in der räumlichen Trennung von Schutzleiter und Neutralleiter. Im TN-S Netz sind PE und N vom Transformator bis zum letzten Verbraucher vollständig getrennt geführt. Im TN-C-S Netz sind sie zunächst als PEN-Leiter kombiniert und werden erst an einem Trennpunkt, meist an der Hauptverteilung, aufgeteilt.

Beide Systeme gehören zur Familie der TN-Netzsysteme, bei denen der Sternpunkt des Transformators direkt geerdet ist und alle Gehäuse sowie leitfähigen Teile der Anlage über einen Schutzleiter mit diesem Erdpunkt verbunden sind. Der Unterschied liegt also nicht im Grundprinzip, sondern in der Leitungsführung.

TN-S: Fünfleitersystem (L1, L2, L3, N, PE) vom Einspeisepunkt bis zum Verbraucher
TN-C: Vierleitersystem (L1, L2, L3, PEN) ohne Trennung der Leiter
TN-C-S: Kombination beider Systeme, PEN-Leiter wird an einem Punkt aufgetrennt und danach als TN-S weitergeführt

In der Praxis ist das TN-C-S System das am häufigsten anzutreffende Netzsystem in der deutschen Niederspannungsversorgung. Der Netzbetreiber speist häufig über ein TN-C Netz ein, und erst in der Kundenanlage, konkret an der Niederspannungshauptverteilung, erfolgt die Auftrennung in PE und N.

Was ist ein PEN-Leiter und wo wird er eingesetzt?

Der PEN-Leiter ist ein kombinierter Leiter, der gleichzeitig die Funktion des Schutzleiters (PE) und des Neutralleiters (N) übernimmt. Er wird ausschließlich im TN-C Abschnitt eines Netzsystems eingesetzt und ist durch seine blau-grüne oder durch eine besondere Kennzeichnung erkennbar. Der PEN-Leiter muss einen Mindestquerschnitt von 10 mm² Kupfer aufweisen.

Der PEN-Leiter ist eine wirtschaftliche Lösung, weil er einen Leiter einspart. Allerdings bringt diese Kombination erhebliche sicherheitstechnische Einschränkungen mit sich, weshalb sein Einsatzbereich klar geregelt ist.

Wo ist der PEN-Leiter zulässig?

Der PEN-Leiter darf nach den Vorgaben der DIN VDE 0100 nur in festen Installationen verwendet werden, nicht in beweglichen Leitungen oder Verlängerungskabeln. Er ist typischerweise in Zuleitungen vom Transformator zur Hauptverteilung anzutreffen, also im Bereich des Versorgungsnetzes des Netzbetreibers.

Wo ist der PEN-Leiter verboten?

In Anlagen, in denen Fehlerstromschutzschalter (RCD) eingesetzt werden, ist der PEN-Leiter nicht zulässig. Ein RCD kann bei einem gemeinsamen PEN-Leiter nicht korrekt funktionieren, weil Hin- und Rückstrom nicht sauber getrennt messbar sind. Auch in explosionsgefährdeten Bereichen und überall dort, wo erhöhte Anforderungen an den Schutz von Personen gelten, ist der PEN-Leiter ausgeschlossen.

Welches Netzsystem ist für Industrieanlagen besser geeignet?

Für Industrieanlagen ist das TN-S Netzsystem grundsätzlich besser geeignet als TN-C-S. Die vollständige Trennung von PE und N verhindert, dass Betriebsströme über den Schutzleiter fließen, was Störungen in empfindlichen Steuerungs- und Automatisierungstechniksystemen vermeidet und die elektromagnetische Verträglichkeit (EMV) der Anlage verbessert.

In modernen Fertigungsumgebungen spielen SPS-Systeme, Frequenzumrichter, Robotersteuerungen und Sensorik eine zentrale Rolle. All diese Komponenten reagieren empfindlich auf Potenzialverschiebungen am Schutzleiter, die im TN-C System durch Betriebsströme im PEN-Leiter entstehen können. Ein sauber getrenntes TN-S System schafft hier stabile Voraussetzungen.

Weitere Vorteile des TN-S Systems in Industrieumgebungen:

Zuverlässiger Einsatz von Fehlerstromschutzschaltern (RCD) zum Personenschutz
Geringere EMV-Probleme durch saubere Potenzialverhältnisse am PE
Bessere Eignung für IT-Infrastruktur, Frequenzumrichter und Automatisierungskomponenten
Klare Fehlerortung bei Isolationsfehlern
Voraussetzung für den Einsatz in explosionsgefährdeten Bereichen

Das TN-C-S System kann in einfacheren Industrieumgebungen ausreichend sein, wenn der TN-S Abschnitt konsequent ab der Hauptverteilung eingehalten wird und keine sensible Messtechnik betrieben wird.

Wann ist TN-S nach VDE-Norm vorgeschrieben?

Das TN-S System ist nach den Vorgaben der DIN VDE 0100 immer dann vorgeschrieben, wenn Fehlerstromschutzschalter eingesetzt werden, wenn explosionsgefährdete Bereiche vorhanden sind oder wenn besondere Anforderungen an die EMV gestellt werden. Ab dem Trennpunkt des PEN-Leiters in einer TN-C-S Anlage gilt zwingend das TN-S Prinzip.

Konkrete Situationen, in denen TN-S normativ gefordert ist:

Einsatz von RCDs: DIN VDE 0100-530 fordert getrennte PE und N-Leiter als Voraussetzung für den ordnungsgemäßen Betrieb von Fehlerstromschutzschaltern
Explosionsgefährdete Bereiche (Ex-Zonen): Hier ist ein gemeinsamer PEN-Leiter grundsätzlich verboten
Medizinisch genutzte Bereiche: In Krankenhäusern und medizinischen Einrichtungen gelten nach DIN VDE 0100-710 besonders strenge Anforderungen
Neuinstallationen mit Frequenzumrichtern: Hersteller von Antriebstechnik fordern häufig TN-S als Voraussetzung für die normkonforme Installation

Wichtig: Sobald der PEN-Leiter an der Hauptverteilung aufgetrennt wird, darf er im nachgelagerten Netz nicht wieder zusammengeführt werden. Dieser Übergang ist irreversibel und muss dauerhaft dokumentiert werden.

Welche Fehlerszenarien entstehen bei falsch installiertem PEN-Leiter?

Ein falsch installierter oder unterbrochener PEN-Leiter gehört zu den gefährlichsten Fehlern in der Elektroinstallation. Bei einer Unterbrechung des PEN-Leiters liegt an allen angeschlossenen Gehäusen und Betriebsmitteln die volle Netzspannung an, ohne dass ein Schutzorgan auslöst, weil der Fehler nicht als klassischer Kurzschluss erkennbar ist.

Die häufigsten Fehlerszenarien im Überblick:

PEN-Leiter unterbrochen: Gehäusespannungen entstehen, Personen sind akut gefährdet, Betriebsmittel können beschädigt werden
PEN-Leiter nach dem Trennpunkt weitergeführt: Der RCD kann nicht korrekt auslösen, der Schutz vor Körperstrom ist nicht gewährleistet
Zu kleiner Querschnitt: Thermische Überlastung des PEN-Leiters, Brandgefahr
Verwechslung von PE und N nach dem Trennpunkt: Potenzialverschleppung, fehlerhafte Schutzfunktion, EMV-Probleme
PEN-Leiter in beweglichen Leitungen: Normverstoß, erhöhtes Risiko durch mechanische Beanspruchung und Unterbrechungsgefahr

Besonders kritisch ist die Situation in Anlagen, in denen der Fehler lange unentdeckt bleibt, weil kein Schutzorgan anspricht. Regelmäßige Prüfungen nach DIN VDE 0100-600 und die Verwendung von Isolationsüberwachungsgeräten helfen, solche Zustände frühzeitig zu erkennen.

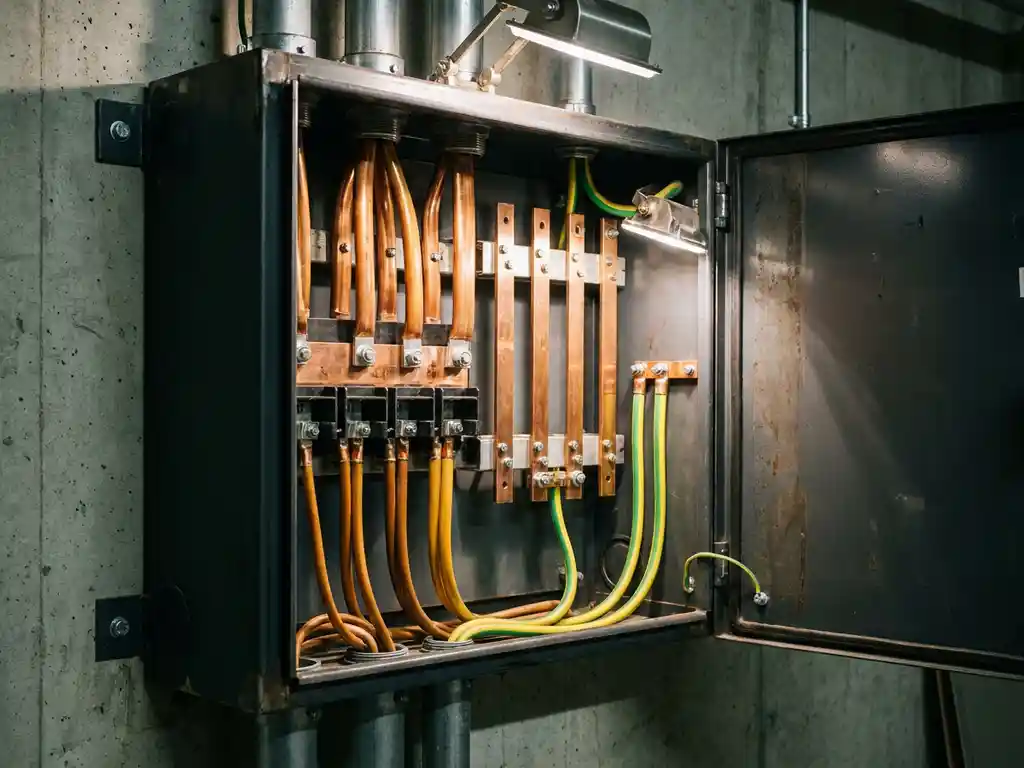

Wie wird aus einem TN-C-S ein vollständiges TN-S System umgerüstet?

Die Umrüstung von TN-C-S auf ein vollständiges TN-S System beginnt zwingend an der Niederspannungshauptverteilung. Dort wird der PEN-Leiter dauerhaft aufgetrennt, ein separater Schutzleiter (PE) und ein separater Neutralleiter (N) werden ab diesem Punkt eigenständig weitergeführt. Ab dem Trennpunkt darf keine Verbindung zwischen PE und N mehr bestehen. Für eine fachgerechte Umsetzung solcher Projekte steht Ihnen das Team von Energie- und Anlagentechnik mit umfassender Erfahrung zur Seite.

Die Umrüstung erfolgt in klar definierten Schritten:

Bestandsaufnahme und Netzanalyse: Dokumentation der vorhandenen Leitungsführung, Querschnitte und Trennpunkte
Trennpunkt festlegen: In der Regel an der Hauptverteilung oder dem Hausanschlusskasten, Abstimmung mit dem Netzbetreiber
PEN-Leiter auftrennen: Dauerhaft und eindeutig kennzeichnen, Trennpunkt dokumentieren
Separaten PE-Leiter verlegen: Grün-gelbe Kennzeichnung, Mindestquerschnitt gemäß DIN VDE 0100-540
Separaten N-Leiter verlegen: Blaue Kennzeichnung, Querschnitt entsprechend der Belastung dimensionieren
Unterverteilungen und Endstromkreise prüfen: Alle nachgelagerten Verteilungen auf korrekte PE/N-Trennung kontrollieren
Abschlussinspektion und Dokumentation: Prüfung nach DIN VDE 0100-600, Messprotokolle erstellen, Schaltpläne aktualisieren

Bei der Umrüstung bestehender Anlagen ist besondere Sorgfalt geboten, da alte Installationen häufig uneinheitliche Kennzeichnungen, nicht normgerechte Querschnitte oder undokumentierte Verbindungen aufweisen. Eine sorgfältige Planung vor dem Eingriff ist unerlässlich.
