Was ist beim Austausch einer CPU bei einer bestehenden Anlage zu beachten?

Beim Austausch einer CPU in einer bestehenden Anlage sind vor allem Kompatibilität, Datensicherung und Programmübertragung die entscheidenden Faktoren. Ein CPU-Tausch ist kein einfacher Steckerwechsel: Er greift tief in das Steuerungssystem ein und erfordert sorgfältige Vorbereitung, um Produktionsausfälle und Datenverluste zu vermeiden. Die folgenden Fragen beleuchten die wichtigsten Schritte und Fallstricke rund um den SPS-CPU-Austausch.

Welche Vorbereitungen sind vor dem CPU-Tausch zwingend notwendig?

Vor dem CPU-Tausch an einer bestehenden Anlage sind drei Maßnahmen absolut unverzichtbar: die vollständige Datensicherung des aktuellen SPS-Programms, die Dokumentation aller Konfigurationsparameter sowie die gründliche Analyse der Systemarchitektur. Ohne diese Grundlagen riskiert man den dauerhaften Verlust von Steuerungslogik, die über Jahre gewachsen ist.

Im Einzelnen sollten folgende Vorbereitungsschritte systematisch abgearbeitet werden:

Backup des SPS-Programms: Das vollständige Steuerungsprogramm inklusive aller Datenbaustein-Inhalte, Merker und Rezepturdaten muss gesichert werden. Idealerweise erfolgt dies auf einem externen Speichermedium sowie im Engineering-System.
Dokumentation der Hardwarekonfiguration: Alle Parameter der bestehenden CPU, darunter IP-Adressen, Subnetzmasken, Gerätenamen und Kommunikationseinstellungen, müssen schriftlich festgehalten werden.
Prüfung der Anlagendokumentation: Stromlaufpläne und Schaltschrankdokumentation sollten aktuell sein, um den Einbau der neuen CPU sicher durchführen zu können.
Abklärung der Abschaltmöglichkeiten: Ein CPU-Tausch erfordert in der Regel einen kontrollierten Anlagenstillstand. Der Zeitpunkt sollte mit der Produktion abgestimmt sein, um Ausfallzeiten zu minimieren.
Ersatzteilbeschaffung vorab prüfen: Nicht nur die CPU selbst, sondern auch Speichermodule, Kommunikationskarten oder Anschlussklemmen können betroffen sein.

Besonders wichtig ist es, das Backup nicht nur zu erstellen, sondern auch zu verifizieren. Ein unvollständiges oder korruptes Backup kann im Ernstfall zu stundenlangen Produktionsausfällen führen. Wer auf professionelle Automatisierungstechnik setzt, lässt diese Prüfung von erfahrenen Inbetriebnahmetechnikern durchführen.

Welche Kompatibilitätsprobleme können beim CPU-Wechsel auftreten?

Beim CPU-Wechsel an einer bestehenden SPS-Anlage sind Kompatibilitätsprobleme die häufigste Fehlerquelle. Sie entstehen vor allem dann, wenn die neue CPU eine andere Firmware-Generation, eine abweichende Baugruppenarchitektur oder veränderte Kommunikationsprotokolle mitbringt als ihr Vorgänger.

Konkret können folgende Kompatibilitätsprobleme auftreten:

Firmware-Inkompatibilität: Neuere CPUs laufen oft mit aktuelleren Firmware-Versionen, die bestimmte ältere Programmbefehle oder Funktionsbausteine nicht mehr unterstützen.
Abweichende Speicherstruktur: Unterschiedliche CPU-Modelle können abweichende Speicherbereiche für Arbeitsspeicher, Ladespeicher und remanente Daten aufweisen. Das beeinflusst, wie Datenbaustein-Inhalte nach einem Neustart erhalten bleiben.
Kommunikationsschnittstellen: Ältere CPUs nutzen mitunter Protokolle wie MPI oder DP, während neuere Modelle primär auf PROFINET oder Industrial Ethernet setzen. Das kann Anpassungen an der Netzwerktopologie erfordern.
Peripheriebaugruppen und Backplane: Nicht jede neue CPU passt mechanisch und elektrisch zu den vorhandenen Erweiterungsbaugruppen. Besonders bei einem Wechsel zwischen CPU-Generationen desselben Herstellers ist das zu prüfen.
Engineering-Software-Version: Das vorhandene Projekt muss möglicherweise auf eine neuere Version des Engineering-Tools migriert werden, bevor es auf die neue CPU geladen werden kann.

Ein häufig unterschätztes Risiko ist die Inkompatibilität zwischen neuer CPU und bestehenden HMI-Systemen oder SCADA-Anbindungen. Gerade wenn Visualisierungssysteme über proprietäre Treiber kommunizieren, kann ein CPU-Tausch unerwartete Verbindungsabbrüche verursachen. Deshalb empfiehlt sich vor dem eigentlichen Tausch ein vollständiger Kompatibilitätscheck aller angebundenen Systeme.

Muss das SPS-Programm nach einem CPU-Tausch angepasst werden?

Ob das SPS-Programm nach einem CPU-Tausch angepasst werden muss, hängt davon ab, wie ähnlich die neue CPU der alten ist. Bei einem identischen Ersatztyp sind oft keine Programmänderungen nötig. Bei einem Wechsel auf eine andere CPU-Generation oder ein anderes Modell sind Anpassungen in der Regel unvermeidlich.

Typische Anpassungsbereiche sind:

Hardwarekonfiguration im Engineering-Tool: Die neue CPU muss im Projekt konfiguriert werden. Dabei können sich Adressen, Geräteeigenschaften und Kommunikationsparameter ändern.
Funktionsbausteine und Bibliotheken: Manche Bausteine sind CPU-spezifisch oder versionsabhängig. Veraltete Bausteine müssen durch aktuelle Äquivalente ersetzt werden.
Remanenz-Einstellungen: Welche Daten nach einem Neustart erhalten bleiben, wird in der Hardwarekonfiguration festgelegt und muss für die neue CPU neu definiert werden.
Kommunikationsverbindungen: Bestehende Verbindungen zu anderen Steuerungen, Frequenzumrichtern oder Feldgeräten müssen auf die neuen Parameter der CPU angepasst werden.

Ein vollständiger Programmtest in einer simulierten Umgebung ist nach jedem CPU-Tausch empfehlenswert, bevor die Anlage wieder in Betrieb geht. Der Einsatz eines digitalen Zwillings oder einer virtuellen Inbetriebnahme kann dabei helfen, Fehler im Vorfeld zu erkennen und wertvolle Zeit bei der realen Inbetriebnahme zu sparen.

Wie läuft die Inbetriebnahme nach dem CPU-Tausch ab?

Die Inbetriebnahme nach einem CPU-Tausch folgt einem strukturierten Ablauf: Zunächst wird die neue CPU eingebaut und konfiguriert, dann das Programm geladen, anschließend werden alle Signale und Kommunikationsverbindungen geprüft, bevor die Anlage schrittweise wieder hochgefahren wird. Ein unkontrollierter Kaltstart ohne vorherige Prüfung ist unbedingt zu vermeiden.

Der empfohlene Ablauf im Detail:

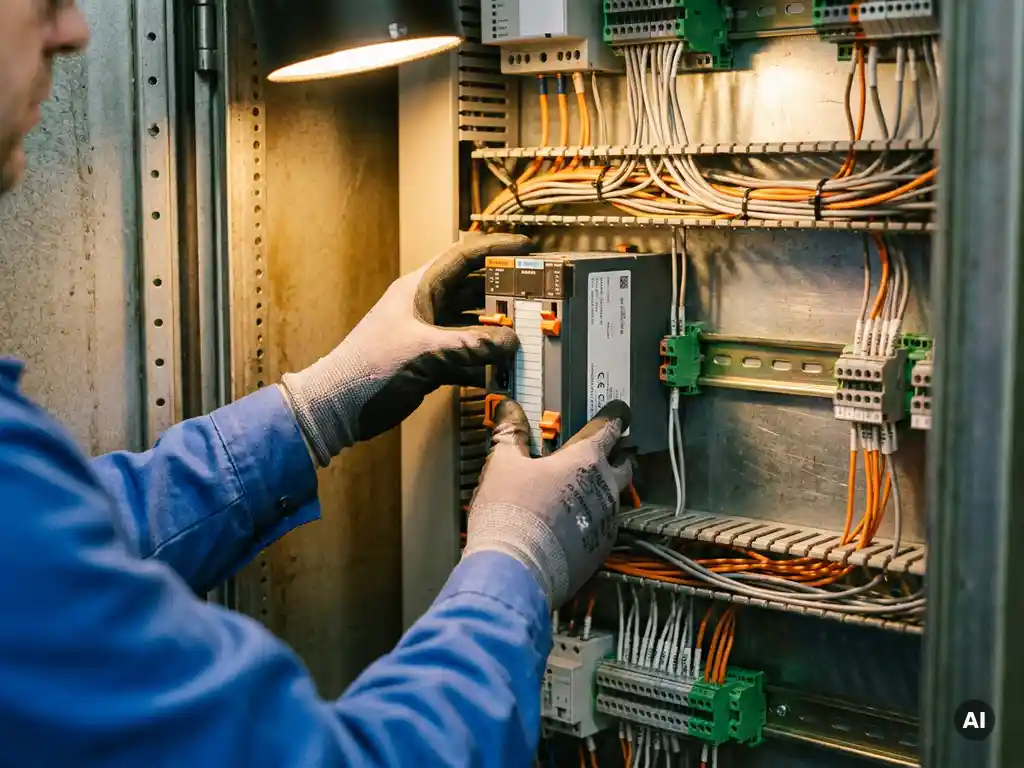

Mechanischer Einbau und Verdrahtungsprüfung: Die neue CPU wird eingesetzt und alle Steckverbindungen sowie Klemmen werden auf korrekten Sitz geprüft.
Laden der Hardwarekonfiguration: Die angepasste Konfiguration wird zuerst auf die CPU übertragen, bevor das eigentliche Steuerungsprogramm geladen wird.
Programm-Download und Parameterübergabe: Das gesicherte und ggf. angepasste SPS-Programm wird vollständig auf die neue CPU geladen. Remanente Datenwerte werden, soweit möglich, wiederhergestellt.
Kommunikationstest: Alle Verbindungen zu Peripheriegeräten, Antrieben, HMI-Systemen und übergeordneten Leitsystemen werden einzeln geprüft und freigegeben.
Funktionstest im gesicherten Betrieb: Die Anlage wird zunächst ohne Produktionsmaterial oder im Tipp-Betrieb gefahren, um alle Funktionen zu verifizieren.
Stufenweiser Produktionsanlauf: Erst nach erfolgreichem Funktionstest erfolgt der schrittweise Übergang in den Normalbetrieb, idealerweise mit erhöhter Überwachung in den ersten Stunden.

Besonders bei sicherheitsrelevanten Anlagenteilen gilt: Alle sicherheitstechnischen Funktionen müssen nach dem CPU-Tausch erneut validiert und dokumentiert werden. Das gilt auch dann, wenn das Sicherheitsprogramm selbst nicht verändert wurde.

Wann sollte man statt eines CPU-Tauschs eine Steuerungsmigration in Betracht ziehen?

Eine vollständige Steuerungsmigration ist sinnvoller als ein einfacher CPU-Tausch, wenn die bestehende Steuerungsplattform veraltet ist, Ersatzteile nicht mehr verfügbar sind oder die Anforderungen an Konnektivität, Sicherheit und Effizienz mit der alten Hardware grundsätzlich nicht mehr erfüllbar sind. In diesen Fällen ist ein Retrofit der gesamten Steuerungsebene wirtschaftlich und technisch die bessere Entscheidung.

Konkrete Indikatoren für eine Migration statt eines CPU-Tauschs:

Ersatzteilmangel: Wenn die CPU-Baureihe vom Hersteller abgekündigt wurde und keine Ersatzteile mehr verfügbar sind, ist ein Tausch nur eine kurzfristige Lösung.
Fehlende Netzwerkfähigkeit: Ältere Steuerungen unterstützen oft keine modernen Kommunikationsstandards wie PROFINET, OPC UA oder Ethernet/IP, die für Industrie-4.0-Anbindungen und Fernzugriff benötigt werden.
Sicherheitslücken: Veraltete Steuerungssysteme bieten häufig keine ausreichenden Cybersecurity-Funktionen. In vernetzten Produktionsumgebungen stellen sie ein wachsendes Risiko dar, da Cyberangriffe auf OT-Systeme direkte Auswirkungen auf Qualität, Sicherheit und Produktionsleistung haben können.
Hoher Programmieraufwand: Wenn das bestehende Programm für eine neue CPU so umfangreich angepasst werden müsste, dass der Aufwand einer Neuentwicklung gleichkommt, lohnt sich eine saubere Migration von Grund auf.
Erweiterungsbedarf: Wenn die Anlage künftig neue Funktionen, zusätzliche Achsen oder erweiterte Diagnosemöglichkeiten erhalten soll, bietet eine Migration die Chance, die Basis dafür zu schaffen.

Ein Retrofit der Steuerungsebene verlängert nicht nur die Lebensdauer der Anlage, sondern schafft auch die Grundlage für die Digitalisierung der Produktion. Statt in eine Neuanlage zu investieren, werden gezielt veraltete Komponenten ersetzt und moderne Technologien integriert. Das Ergebnis ist eine wettbewerbsfähige Anlage, die aktuelle Normen erfüllt, Energie spart und effizienter arbeitet.

Wie KSV beim CPU-Austausch und Steuerungs-Retrofit unterstützt

Ob gezielter CPU-Tausch oder umfassende Steuerungsmigration: Wir bei KSV begleiten Sie durch den gesamten Prozess, von der ersten Analyse bis zur erfolgreichen Inbetriebnahme. Als erfahrener Spezialist für industrielle Steuerungs- und Automatisierungstechnik kennen wir die typischen Herausforderungen beim SPS-CPU-Ersatz aus zahlreichen Projekten in unterschiedlichsten Branchen.

Unser Leistungsumfang beim CPU-Austausch und Retrofit umfasst:

Kompatibilitätsanalyse: Wir prüfen, welche CPU für Ihre bestehende Anlage geeignet ist und welche Anpassungen am Programm und der Konfiguration erforderlich sind.
Datensicherung und Programmanpassung: Wir sichern Ihr bestehendes SPS-Programm, passen es an die neue CPU an und testen es vorab in einer simulierten Umgebung.
Mechanischer Einbau und Verdrahtung: Unser Team übernimmt den fachgerechten Einbau der neuen CPU inklusive aller notwendigen Anpassungen im Schaltschrank.
Inbetriebnahme und Funktionstest: Wir führen die strukturierte Inbetriebnahme durch, testen alle Kommunikationsverbindungen und begleiten den Produktionsanlauf.
Dokumentation: Nach Abschluss erhalten Sie eine vollständige und aktuelle Anlagendokumentation, die künftige Wartungen und Erweiterungen erleichtert.

Zögern Sie nicht, uns frühzeitig in Ihre Planungen einzubeziehen. Je früher wir gemeinsam analysieren, desto besser lässt sich der Tausch vorbereiten und der Anlagenstillstand minimieren. Sprechen Sie uns an und lassen Sie uns gemeinsam die beste Lösung für Ihre Anlage finden.
